悬开3霍尔检测工装使用说明文档

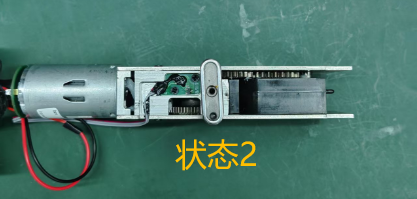

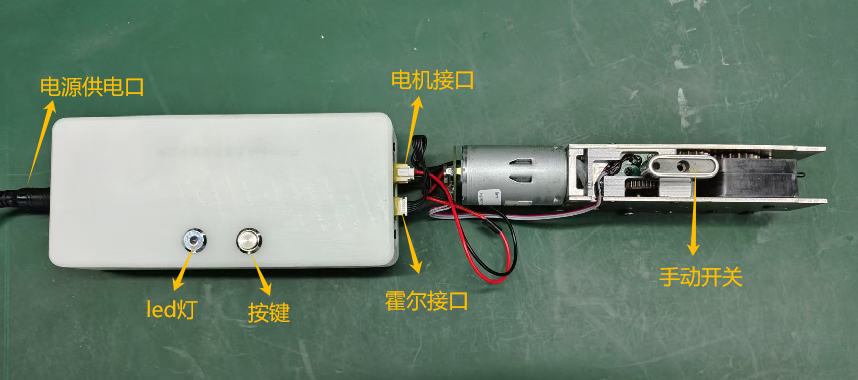

# 一、使用步骤  1.检测霍尔前，先按照如上图所示接好线。电源供电口接12V3A直流电源，上电后，蜂鸣器响一声。 2.接好线并且上电后，拨动手动开关，如下图所示，从状态1到状态2，再到状态1。   3.按下按键，此时电机会转动。等待led灯以及蜂鸣器反馈结果即可。 * 如果霍尔检测成功，电机运行时，正、反转电流正常，led灯为绿色，蜂鸣器不会响。 * 如果霍尔检测成功，电机运行时，正转电流异常，反转电流正常，led灯为红色，蜂鸣器响一声。 * 如果霍尔检测成功，电机运行时，正转电流正常，反转电流异常，led灯为红色，蜂鸣器响两声。 * 如果霍尔检测成功，电机运行时，正转电流异常，反转电流异常，led灯为红色，蜂鸣器响三声。 * 如果霍尔检测失败，电机运行时，正、反转电流正常，led灯为红色，且灯会闪烁一次（灭->亮->灭->亮），蜂鸣器不会响。 * 如果霍尔检测失败，电机运行时，正转电流异常，反转电流正常，led灯为红色，且灯会闪烁一次（灭->亮->灭->亮），蜂鸣器响一声。 * 如果霍尔检测失败，电机运行时，正转电流正常，反转电流异常，led灯为红色，且灯会闪烁一次（灭->亮->灭->亮），蜂鸣器响两声。 * 如果霍尔检测失败，电机运行时，正转电流异常，反转电流异常，led灯为红色，且灯会闪烁一次（灭->亮->灭->亮），蜂鸣器响三声。 4.检测下一个霍尔板只需更换电机线和霍尔线，然后重复2到3步骤即可。
