E4Q-平开开窗器PRO无刷电机测试工具说明

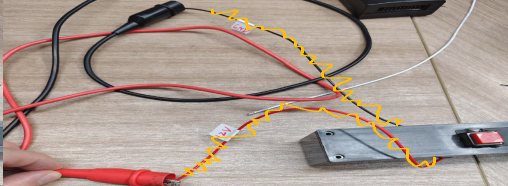

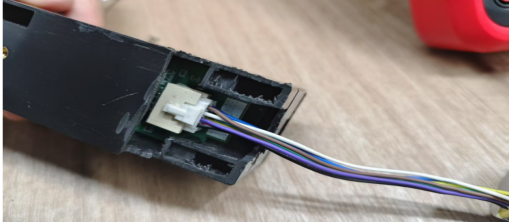

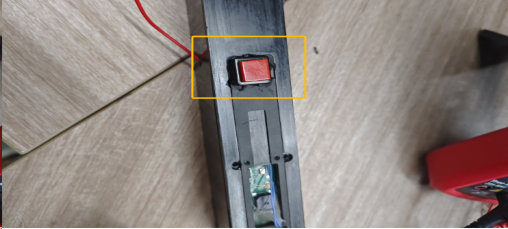

适配的配件以及型号 ① 电机：E4Q-MT1-285702 # 说明 1.电源选择12V供电，裸露在外有两根电源线，红色接+12V，黑色接GND。  2.接好电源线以后，就可以开始接电机线了，如下图所示  3.接好电源线以后，启动电源，此时蜂鸣器会“滴”的一声，提示程序启动成功。 4.蜂鸣器“滴”一声过后，电机会一直正转，直到按下红色按键以后，电机会反转。  # 测试步骤 1.红线接+12V，黑线接GND（不启动电源）。 2.接上电机线（然后启动电源）。 3.通电以后，电机正转，按下红色按键以后电机反转。 4.断电，测下一个电机，重复2~3步骤即可。
