平开3Pro电机工装使用说明书

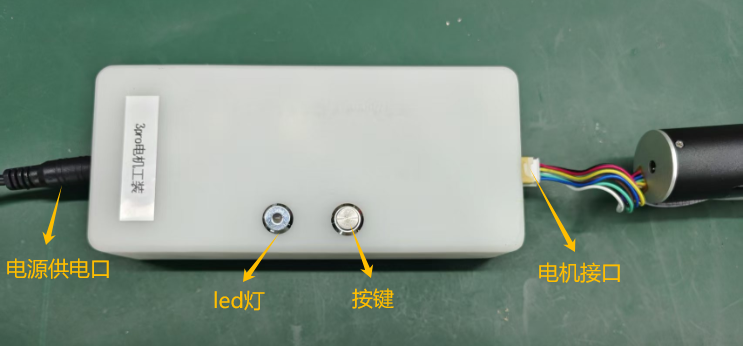

# 一、使用步骤  1.检测霍尔前，先按照如上图所示接好线。电源供电口接12V3A直流电源，上电后，蜂鸣器响一声。 2.按下按键，此时电机会转动。等待led灯以及蜂鸣器反馈结果即可。 * 如果霍尔检测成功，电机会进行正转以及反转。电机运行时，正、反转电流正常，led灯为绿色，蜂鸣器不会响。 * 如果霍尔检测成功，电机会进行正转以及反转。电机运行时，正转电流异常，反转电流正常，led灯为红色，蜂鸣器响一声。 * 如果霍尔检测成功，电机会进行正转以及反转。电机运行时，正转电流正常，反转电流异常，led灯为红色，蜂鸣器响两声。 * 如果霍尔检测成功，电机会进行正转以及反转。电机运行时，正转电流异常，反转电流异常，led灯为红色，蜂鸣器响三声。 * 如果霍尔检测失败，电机不会进行正转以及反转。 3.检测下一个电机，只需把待测电机线插入电机接口，重复2步骤即可。
