P1+1S霍尔检测工装使用说明书

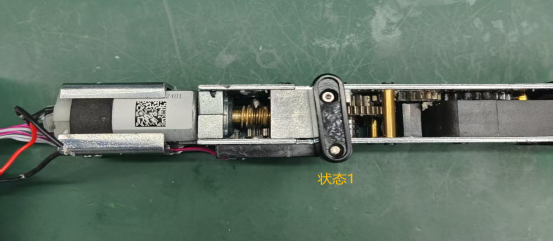

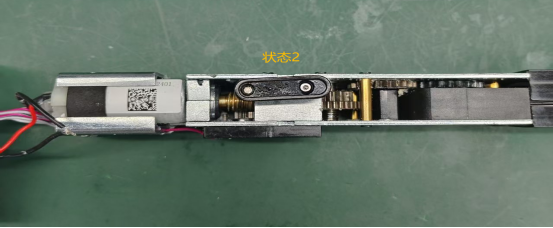

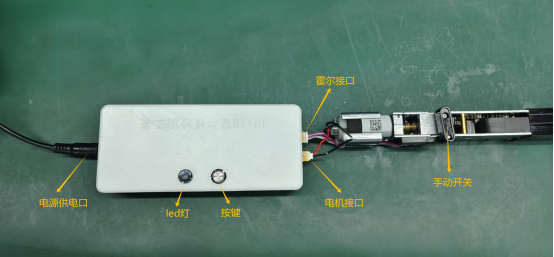

# 一、使用步骤  1.检测霍尔前，先按照如上图所示接好线。电源供电口接8V直流电源，上电后2s，蜂鸣器响一声，代表可以开始测试。 2.接好线并且上电后，拨动手动开关，如下图所示，从状态1到状态2，再到状态1。   3.按下按键，此时电机会转动。等待led灯反馈结果即可。 * 如果霍尔检测成功，电机运行时电流正常，led灯为绿色。 * 如果霍尔检测成功，电机运行时正转电流异常，led灯为红色并且蜂鸣器会响一声。 * 如果霍尔检测成功，电机运行时反转电流异常，led灯为红色并且蜂鸣器会响两声。 * 如果霍尔检测成功，电机运行时正、反转电流异常，led灯为红色并且蜂鸣器会响三声。 * 如果霍尔检测失败，电机运行正常，led灯为红色并且蜂鸣器会响四声。 * 如果霍尔检测失败，电机运行时正转电流异常，led灯为红色并且蜂鸣器会响五声。 * 如果霍尔检测失败，电机运行时反转电流异常，led灯为红色并且蜂鸣器会响六声。 * 如果霍尔检测失败，电机运行时正、反转电流异常，led灯为红色并且蜂鸣器会响七声。 4.检测下一个霍尔板只需更换电机线和霍尔线，然后重复2到3步骤即可。
