X1霍尔检测工装使用说明书

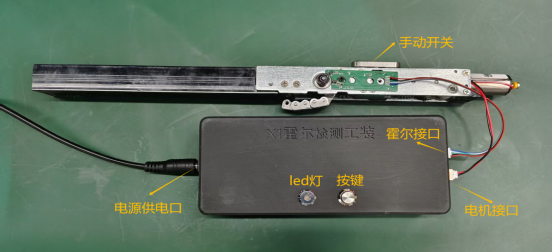

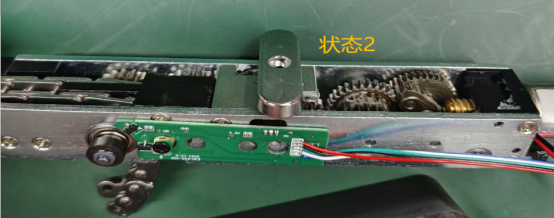

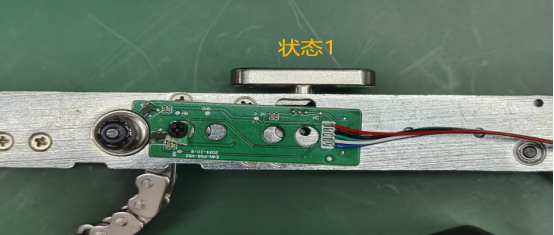

# 一、使用步骤  1.检测霍尔前，先按照如上图所示接好线。电源供电口接8V直流电源。 2.接好线并且上电后，拨动手动开关，如下图所示，从状态1到状态2，再到状态1。   3.按下按键，此时电机会转动，链条会向外伸出一段时间，然后向里收回。等待led灯反馈结果即可。霍尔检测成功，led灯为绿色。检测失败为红色。 4.检测下一个霍尔板只需更换电机线和霍尔线，然后重复2到3步骤即可。
