# 智能门窗控制器-4 E29 工作原理及产品特性

## 🧩 工作原理概述

### 电源部分的工作原理

#### 电压变换：
- 设备支持90~264VAC的全电压范围，这意味着它能在不同国家和地区的电压标准下稳定工作
- 通过内置的电源转换模块，将交流电被转换为24VDC（直流电），供门窗使用，可杜绝将220V引入门窗的安全风险。
- GaN（氮化镓）与同步整流技术在这里发挥作用，提高转换效率同时减少热量产生，以上两种技术使得该产品的电源部分体积足够小，能够安装在标准86盒内，并且能量足够大，单个86盒能够带动500kg以上的重型推拉门。
- 电源部分还包括过流、过热和过压保护，确保设备在变换电压过程中的安全性和稳定性。

#### 接口电路：
- 包含1路与易慧家设备通讯的内部RS485,1路第三方对接RS485,自定义接口以及微波与防夹以及门禁等总计6路传感器接口，支持干接点电平输入
- 外接接口均会有大量的抗静电以及浪涌及雷击电路，也被设计在了电源部分。

##### 技术解释：

###### 氮化镓（GaN）技术
- 基本概念：
氮化镓（GaN）是一种半导体材料，被广泛用于高效能电源转换器和RF（射频）应用。
相比于传统的硅（Si）基半导体，GaN在电能转换方面展现出更高的效率，更小的体积，和更低的热损耗。
- 优点：
	- 高效能转换：GaN设备可以在更高的频率下工作，提供更高的能量转换效率。
	- 更小尺寸：由于其高效能，GaN设备可以做得更小，节省空间。
	- 降低热损耗：GaN在转换电能时产生的热量更少，减少了散热需求。

###### 同步整流技术
- 基本概念：
同步整流技术是一种电源转换技术，通常用于开关电源中。它使用功率MOSFET（金属-氧化物-半导体场效应晶体管）代替传统的二极管整流器。
- 优点：
	- 效率提升：由于MOSFET的导通电阻远低于普通整流二极管，同步整流可以减少功率损耗，提高整体效率。
	- 减少热量：降低的功率损耗直接减少了发热量，进一步减轻散热负担。
	- 改善电源性能：使电源能够更加高效地处理大电流，提升了电源的性能。

###### GaN与同步整流技术的结合
**当GaN技术与同步整流技术结合使用时，它们共同为电源转换带来显著优势：**
	- 极致高效：GaN的高效能转换和同步整流的低功率损耗相结合，进一步提升了整体的能量转换效率。
	- 紧凑且冷却：由于两种技术都有助于减少热量产生，这使得电源解决方案可以更加紧凑，同时降低了散热要求。
	- 适用性广泛：这种组合使得电源设计更加适用于需要高效率和紧凑尺寸的应用，如便携式设备和高密度电子设备。

##### RS485通讯技术
RS485是一种标准的串行数据通信协议。它主要用于长距离和高速率的串行数据通信。RS485使用差分传输方式，可以在电缆上实现远距离通信，通常用于连接多个设备，如工业控制系统中的传感器、控制器等。

##### 干接点
干接点，是一种没有电压或电流输入的机械开关接点。它们用于在设备间传递控制信号，而不直接传递大电流或高电压。干接点常见于继电器、定时器和传感器等设备。

### 通讯控制部分的工作原理

#### 无线信号处理：
- Wi-Fi与客户路由器连接，该设备支持Wi-Fi 6，蓝牙BLE技术负责易慧家传感器与遥控器连接。
- BLE提供了低功耗的短距离无线通信，适用于连接如智能锁、传感器等近距离设备。
- 设备硬件支持BLE5.2，因系统其他设备限制，暂时只支持BLE4.2，将来可通过系统升级支持BLE5.2
- 独立射频功放模块增强了无线信号的强度和稳定性，提高设备通讯的有效范围，保证了在较远距离下也能保持稳定连接。

#### 数据处理与用户界面：
- 双核ARM加64位玄铁处理器结合Linux操作系统，提供强大的数据处理能力。
- 当设备接收到来自智能家居系统，手机或者控制面板的信号时，处理器会解析这些信号，并转换为内部指令，通过电源板上的接口电路，控制驱动器执行相应动作，如开门，关门，行程等。
- 带触控的720p高清屏幕显示设备状态、接收的指令和其他重要信息，为用户提供直观的操作界面。

#### 智能学习与AI优化（需搭配易慧家驱动器系统）：
- 设备通过智能学习功能，可以适应用户的使用习惯和设备性能的变化，如胶条与连接件老化。
- AI算法在设备运行过程中持续优化其性能，根据设备使用情况和环境变化自动调整参数，提高效率和用户体验。

##### 技术解释：
###### Wi-Fi
Wi-Fi是一种无线网络技术，它广泛用于手机，电脑，智能设备，允许电子设备如智能手机、电脑和智能家居设备通过无线信号连接到局域网（LAN）或互联网。它基于IEEE 802.11标准，提供便捷的网络接入。

###### Wi-Fi 6
Wi-Fi 6（也称为802.11ax）是Wi-Fi技术的最新标准，相比前一代Wi-Fi（802.11ac），它提供了更高的速度、更好的网络容量和改进的性能，尤其在拥挤的网络环境中。

###### 蓝牙
蓝牙（Bluetooth）是一种无线技术标准，用于短距离数据交换。它广泛用于手机，电脑，智能设备，允许设备如手机、耳机、电脑和打印机通过短波无线连接进行通信。

###### BLE 5.2
BLE（Bluetooth Low Energy）是蓝牙技术的一个版本，专为低功耗而设计。适合于需要长时间运行的小型设备，如手机，健康监测设备、智能家居设备等。BLE 5.2 是蓝牙技术标准的一个最新版本，它引入了更多的改进和新特性，旨在提高通信效率，降低功耗，并增加新的功能，速度更快，距离更远，延迟更低。

###### 双核ARM
ARM是一种微处理器架构，以低功耗、高性能而知名，广泛用于手机，汽车中控屏幕，智能电视等。
双核ARM指的是使用了两个ARM（高级精简指令集机器）核心的处理器。

###### 64位玄铁处理器
玄铁处理器为中国主推的RISC-V处理器构架的一个类型。64位处理器可以处理更大的数据量，提供比32位处理器更高的性能。

###### Linux操作系统
Linux是一种开源操作系统，广泛用于服务器、桌面、移动设备和嵌入式系统。它以稳定性、安全性和灵活性著称。

---

## 🌟 核心技术亮点

### 先进大脑

- **高效能力**：双核ARM+64位玄铁 处理器，确保设备快速响应，运行流畅。
- **适应性强**：适用于多种复杂应用，保障系统稳定性。

### 智能适配

- **自动学习**：门窗参数智能学习，提升安装效率，优化用户体验。
- **辅助安装**：带配件对位提示的辅助安装功能，可显著提升门窗安装及排故效率。
- **AI优化**：通过易慧家独家AI算法在使用过程中自动学习门窗胶条及连接件老化参数，自动调节运行参数，保持体验不变【需要易慧家驱动系统配合】

### 720p高清屏幕

- **清晰显示**：细腻界面，提升用户交互体验。
- **便捷操作**：直观界面设计，简化用户操作。

### 远距离无线连接

- **独立射频功放**：独立射频功放，实现远距离外设无线通讯。
- **强大连接**：超过20个外设同时连接能力，扩大使用范围。
- **Wi-Fi 6技术**：提供更快、更稳定的网络体验。

### 带后备电池的实时钟（RTC）系统 + 网络授时

- **双重保障**：即使在极端条件下也能精确记录使用日志，提供完整数据支持。
- **精准校准**：联网状态下自动校准时间，确保日志记录的准确性，增加数据可靠性。

### 全电压适配

- **全电压适配**：该产品支持90~264VAC全电压输入范围，可在不同国家和地区的电压标准下稳定工作。

### GaN氮化镓与同步整流技术

- **节能高效**：产品采用最新的氮化镓与同步整流技术，小体积大能量。
- **环保科技**：90%高电源转换效率，减少能源消耗，长期使用节约成本。

### 定制界面（高级功能）

- **个性化体验**：根据用户需求定制界面和功能，提升用户满意度。

---

## 🎨 设计特色

### 存储与系统优化

- **更大存储**：满足更多应用需求，提高数据处理能力。
- **系统升级**：Linux系统，增强用户自定义能力。

### 安全可靠

- **全方位保护**：过流、过热、过压保护，确保设备长期稳定运行。
- **每台全测与老化**：每台产品进行全功能通电测试，并老化后出厂，以保证产品可靠运行。

### 多样化接口

- **广泛兼容**：多种传感器接口，满足不同设备连接需求。
- **全屋智联**：独立后装接口，与其他智能家居设备有线联动。

### 场景预设，简洁设置

- **联动场景**：预设传感器与控制场景，简化配置，提高用户便利性。

### 86盒适配，分体式设计

- **86盒适配**：产品可安装在标准86盒内，不用外接大型门窗控制电源并且杜绝220V接入窗户，更加安全
- **易于安装**：分离式设计，便于安装和维护。

### APP交互同步

- **便捷管理**：APP同步设置，简化设备管理流程。

### 中枢功能（即将推出）

- **中心控制**：作为家庭智能中枢，实现设备间高效联动。

### 声音提醒系统

- **实时提醒**：门窗状态变化声音提醒，增强用户体验。

### 防盗报警（高级功能）

- **安全警报**：遭遇非法入侵时启动全屋警示系统，保障安全。

---

# 简化宣传词

## 🌐 探索未来智能家居 - 高效、智能、安全

**引领科技，定义智能生活**

### 💡 核心技术

- **先进SoC主芯片**：极速处理，流畅运行，为智能家居带来前所未有的性能体验。
- **720p高清显示屏**：细腻清晰，操作简便，界面互动直观。
- **远距离无线连接**：超20设备连接能力，Wi-Fi 6加持，无限连接，无限可能。
- **智能学习辅助安装**：自动学习门窗参数，辅助安装提醒，使用过程中自适应门窗变化。
- **实时钟（RTC）系统 + 网络授时**：双重时间校准，精确记录每一刻，为您的安全护航。
- **GaN氮化镓与同步整流**：高效能量转换，低热量输出，节能环保，长久耐用。

### 🎨 设计特点

- **存储与系统优化**：更大的存储空间，Linux系统升级，自定义设定，尽享个性化智能生活。
- **安全性保护**：多重安全保护，稳定可靠，守护您的家居安全。
- **多样化接口**：全方位接口设计，兼容多种设备，满足您的各种需求。
- **场景预设，简洁设置**：智能联动，一键配置，简化您的生活。
- **分体式设计**：易于安装，安全性更高，智能家居的理想选择。
- **APP交互同步**：设备配置与APP同步，轻松管理您的智能家居。
- **声音提醒系统**：实时提醒，让您的家更加安心。
- **防盗报警（高级功能）**：全屋联动，紧急情况下及时报警，安全无忧。

### 🚀 加入智能家居革命，体验未来生活方式

_智能、便捷、安全 —— 这不仅仅是一款产品，这是一种生活方式的革新！_

# 广告语参考：
🌟 **引领未来，智享生活** 🌟
🚀 **智能控制，触手可及** — 高性能Linux SoC主芯片，让每一次操作都精准、迅速。
💎 **清晰视界，指尖互动** — 720p高清显示，界面互动从未如此直观、简便。
🌐 **连接无界，智能无限** — 超越距离的无线连接，Wi-Fi 6技术，开启智能家居新纪元。
⏰ **精确时刻，守护安全** — 实时钟（RTC）系统与网络授时，为您的每一刻提供最精确的保障。
💡 **节能先锋，持久耐用** — GaN氮化镓与同步整流技术，高效能量转换，低热量输出，环保又节能。
🔐 **全方位保护，安全有我** — 多样化接口与安全性保护，守护您的智能家居，让安全触手可及。
🎛️ **智能学习，辅助安装**：自动学习门窗参数，辅助安装提醒，使用过程中自适应门窗变化。
🎛 **定制生活，智能随心** — 存储与系统优化，自定义您的智能生活，体验科技带来的便捷。
🔔 **智能提醒，安心生活** — 智能学习与声音提醒系统，让家的每一次变化都在掌握之中。
🛡 **防盗报警，安全升级** — 高级功能，全屋联动，紧急情况下即刻报警，保障您和家人的安全。
### 💼 加入智能生活革命，体验科技带来的无限可能！
_智能控制，便捷生活，安全守护 —— 未来生活，从这里开始。_

![](/media/202403/2024-03-01_210803_7561600.4788255294893182.png)

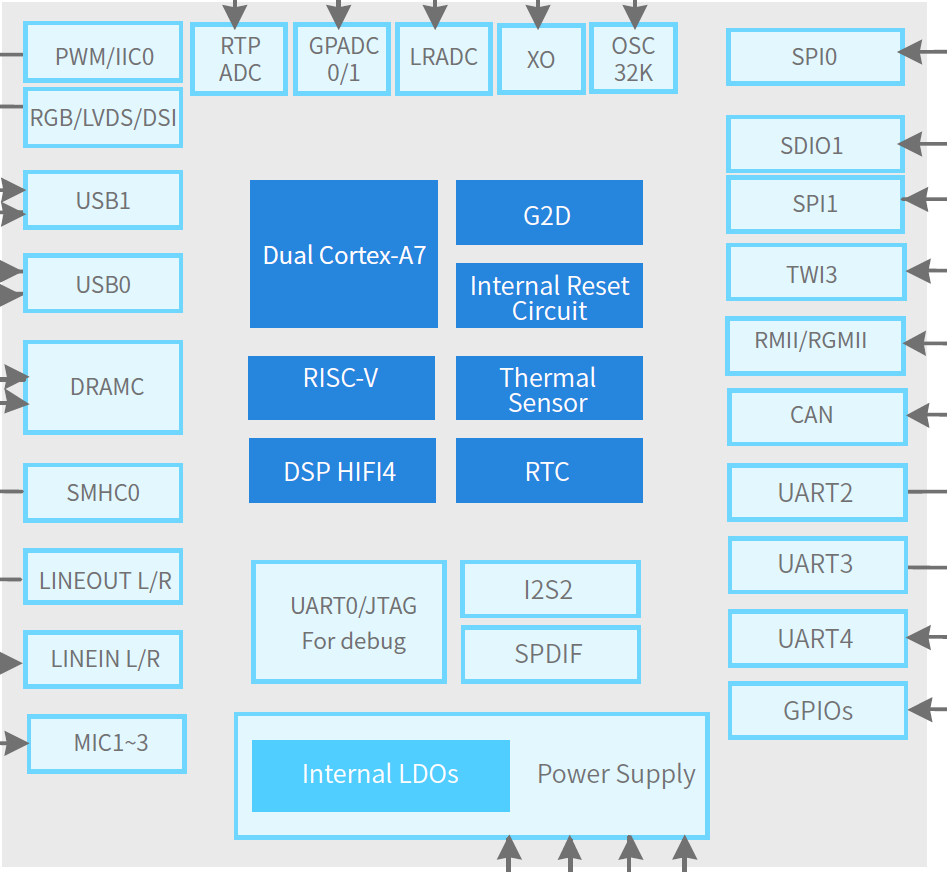

主芯片框图：
![](/media/202403/2024-03-01_211117_1705900.7306133932250903.png)

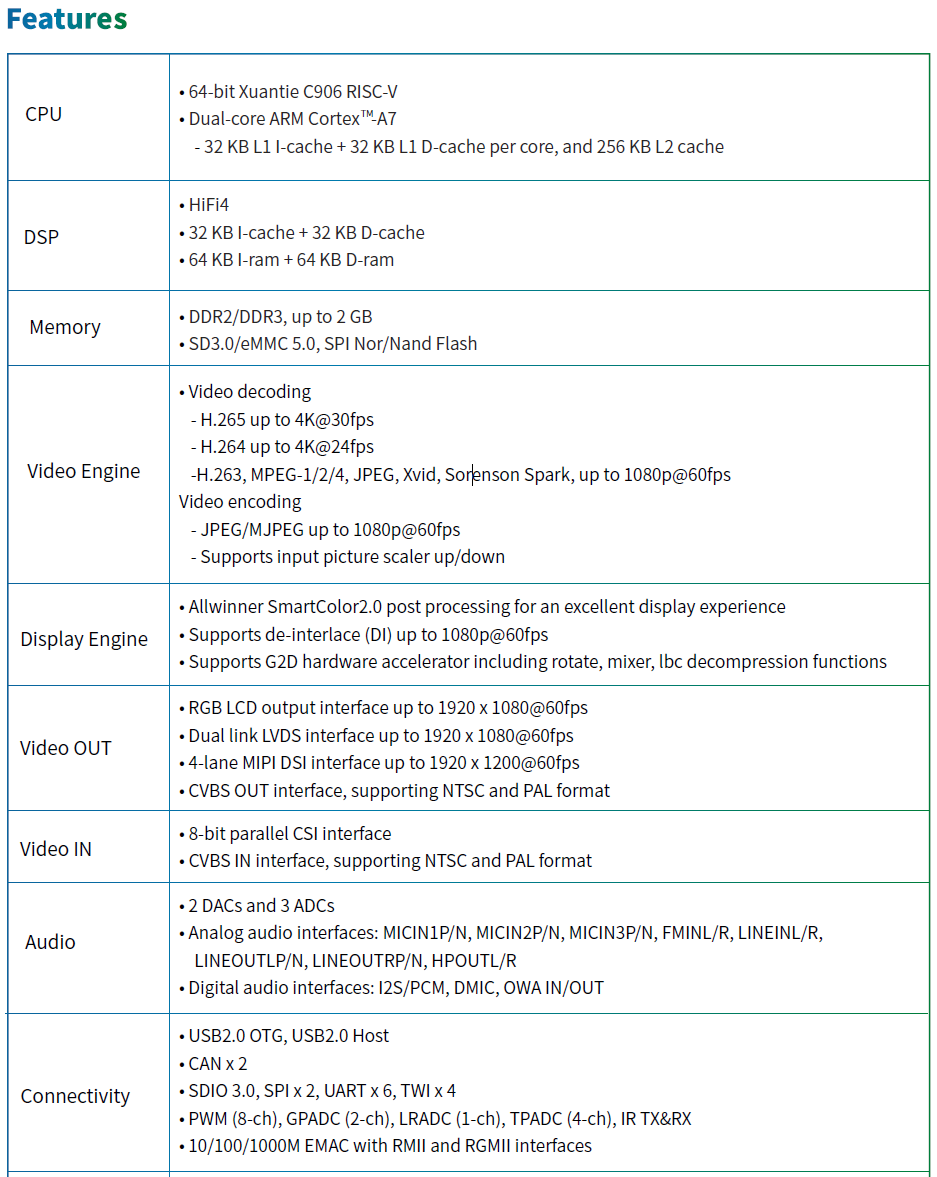

主芯片技术：
![](/media/202403/2024-03-01_211350_7986960.9676123239320802.png)
