![](/media/202310/20231013133519236975.png)易慧家智能门窗安装规范

**易慧家智能门窗安装规范**

**一、安全操作规范**

1 、智能门窗控制器应由具有正式资格的专业人员按照电工规范和产品说明书的要求， 进行安装与调试。

2 、智能门窗控制器安装前请务必关闭电源总闸，安装完成后方可开启总闸；带电操作 可能引起火灾或造成人身安全损伤。

3 、智能门窗控制器仅限室内，且环境湿度 0% —85%RH 范围使用；注意智能门窗控制器 不具备防水功能，如果使用环境潮湿、淋雨或浸水，有可能造成电网短路跳闸、漏电、 产品直接炸机损坏等安全事故。

![](/media/202310/20231013133519240043.jpeg)

**二、智能门窗控制器安装规范**

**1 、预装标准** **86 底盒规范**

. 预装的 86 底盒，需使用安装孔间距为 60mm 的固定式螺帽闩，底盒深度大于 50mm。

![](/media/202310/20231013133519242154.png)

. 底盒必须安装平整，底盒高度应高于毛坯墙面，预留高度应与墙面（墙纸或瓷砖表

![](/media/202310/20231013133519243983.png)易慧家智能门窗安装规范

面）最终高度一致。

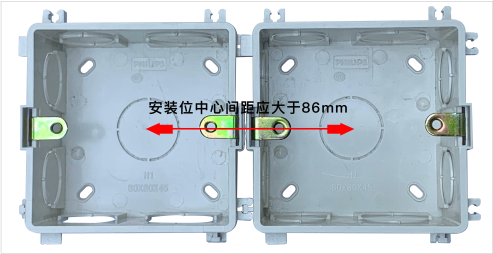

. 两个或两个以上的 86 盒在同一处安装时，应使用标准的并排多位一体盒或使用带 拼接功能的标准暗盒，且相邻安装位的中心间距应大于 86mm；若间距不够 86mm，

相邻安装的门窗控制器将无法正常合盖。

![](/media/202310/20231013133519245915.png)

**2 、规划智能门窗控制器的安装位置**

门窗电机驱动器，需要搭配智能门窗控制器使用。厂家配套提供长 1.5 米（含接头）

的专用线缆，请在此长度范围内，提前合理规划门窗控制器的安装位置 。

若由于现场特殊情况，必须超过 1.5 米距离，建议使用易慧家专用线缆，直接更换

适合长度的整条线缆，两端线头剥线办法请按照“6 连接线剥线规范”。

**表** **1 连接线规格表**

**产** **品**

**线缆规格**

**长度要求**

直驱电机— 门窗控制器 连接线

evecca 直驱专用线

或

AWG14 至 AWG10

多股铜芯线

= 5 米

平开/推拉电机— 门窗控制器 连接线

evecca 智能系统专

用连接电缆

或

WG24 至 AWG14

多股铜芯线

= 10 米

若必须现场接延长线，必须按照电工接线规范，在接线处留检修底盒，且接延长线

![](/media/202310/20231013133519250600.png)易慧家智能门窗安装规范

后，线总长度不得超过“表 1 连接线规格表 ”中的长度要求。

**3 、布线要求**

墙体内的线缆，必须走过线管（过线管直径 ≥ 16mm），线缆在过线管内占用空间不

能大于 50％ ，过线管内连接线不能有接头和扭结。

**4 、延长线使用规范**

如果必须在标准线上接入延长线，线缆规格必须满足“表 1 连接线规格表 ”的要求，

如果使用不符合规格的线缆或者线缆超过长度要求，会导致门窗工作异常或不稳定。

延长线的接法，需要严格按下列要求：

（1）确保电缆的每条线颜色对应，严禁在同一电缆上对不同连线使用相同或相近

颜色电线延长；

![](/media/202310/20231013133519253371.jpeg)

（2）接头处必须加装接线盒，否则后期如果线接头处出现接触不良等故障，将极

难检修；

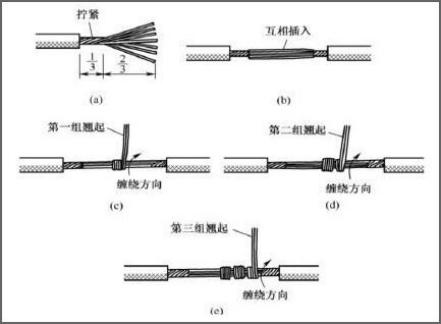

（3）连接线需保证连接牢固可靠，建议使用直线连接方法（如图 2 所示）：首先 将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约 1/3 芯线绞合拧紧，而将其余 2/3 芯线成伞状散开，另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相 插入后捏平芯线，然后将每一边的芯线线头分作 3 组，先将某一边的第 1 组线头翘起并 紧密缠绕在芯线上，再将第 2 组线头翘起并紧密缠绕在芯线上，最后将第 3 组线头翘起

并紧密缠绕在芯线上，以同样方法缠绕另一边的线头。

![](/media/202310/20231013133519255982.png)易慧家智能门窗安装规范

![](/media/202310/20231013133519257368.jpeg)

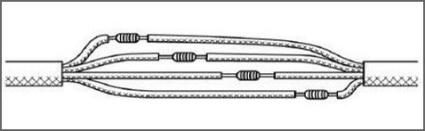

（4）连接线在接头连接时，应注意尽可能将各芯线的连接点互相错开位置，可以

更好地防止线间漏电或短路，如图 3 所示。

![](/media/202310/20231013133519258808.jpeg)

（5）导线连接处的绝缘处理。导线连接完成后，必须对所有绝缘层已被去除的部 位进行绝缘处理，以恢复导线的绝缘性能，恢复后的绝缘强度应不低于导线原有的绝缘 强度。通常采用绝缘胶带进行缠裹包扎。一般电工常用的绝缘带有黄蜡带、涤纶薄膜带、

黑胶布带、塑料胶带、橡胶胶带等。绝缘胶带的宽度常用 20mm ，使用较为方便。

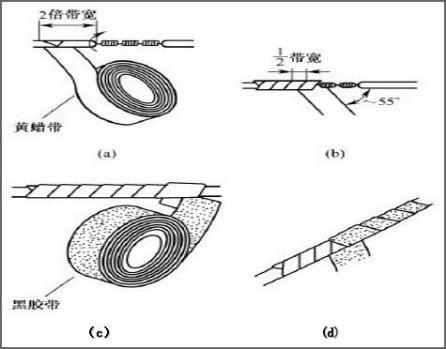

直线连接的导线接头可按图 4 所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层 黑胶布带。将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了 绝缘层的芯线部分[见图 4(a)]。包缠时黄蜡带应与导线成 55 °左右倾斜角，每圈压叠带 宽的 1/2 [见图 4(b)] ，直至包缠到接头右边两圈距离的完好绝缘层处。然后将黑胶布带 接在黄蜡带的尾端，按另一斜叠方向从右向左包缠[见图 4(c) 、图 4(d)] ，仍每圈压叠带 宽的 1/2 ，直至将黄蜡带完全包缠住。包缠处理中应用力拉紧胶带，注意不可稀疏，更 不能露出芯线，以确保绝缘质量和用电安全。对于 220V 线路，也可不用黄蜡带，只用

黑胶布带或塑料胶带包缠两层。在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。

![](/media/202310/20231013133519261595.png)易慧家智能门窗安装规范

![](/media/202310/20231013133519262839.jpeg)

**5 、预留** **220V 电源线要求**

. 接入智能门窗控制器的 220V 电源线，必须使用多股铜芯线（BVR），不可使用单股 铜芯线，电源线请选择用铜芯 17~14AWG/1-2.5 mm²的电线；

. 建议预留电源线长度 10cm ，方便安装。

**6 、连接线剥线规范**

. 线头剥线长度应为 7±1mm ，剥线过长容易短路，剥线过短容易接触不良；

. 剥线后必须对线头铜芯清洁，去除异物，若线头上有异物，可能造成接触不良；

. 多股铜芯线必须绞紧线芯，防止线芯分叉短路；

. 若铜线芯发黑氧化，必须去除氧化线头重新剥线直到线芯光亮，或将剥出的线头进 行锡焊并清除焊渣，确保连接线接头表面光滑无氧化和杂质，若使用发黑的铜芯线， 若使用发黑的铜芯线，将造成接触不良，现象为门窗无法正常电动控制；

**7 、智能门窗控制器与电机连接线的线序**

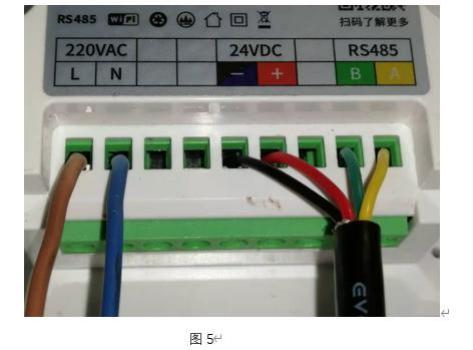

需要严格按照智能门窗控制器底面的标签接线，如图 5 所示。若未按照标签指示连

接，有可能造成电网短路跳闸和产品直接炸机损坏，引起火灾或造成人身安全损伤。

![](/media/202310/20231013133519266154.png)易慧家智能门窗安装规范

![](/media/202310/20231013133519267472.jpeg)

**8 、接线紧固规范**

. 必须使用大小合适的螺丝刀；

. 在紧固连接线时，用力要适中，防止用力过大将螺栓螺母弄滑丝；

. 若已滑丝的螺栓螺母必须及时更换，严禁继续使用。

**9 、智能门窗控制器紧固规范**

将智能门窗控制器，固定在 86 盒底盒时，两颗固定螺丝不宜过紧；否则可能导致

门窗控制器底盒变形进而无法盖上盖板。

**三、智能电动门窗安装规范步骤**

1 、按照作业指导书的步骤和门窗按照规范，完成门窗传统配件的安装调试，需要特别 注意以下几点：

. 打螺丝对门窗进行固定时，注意避开电机以及线缆区域，否则螺丝可能打穿电机或 挂破线缆；

. 安装轨道时不要压到电机线，否则轨道安装不平，门窗容易与轨道摩擦；

. 安装推拉门窗扇时，应注意不要撞到行程开关或金属触点，避免撞坏；

. 安装智能电动（直驱）推拉门时，应特别注意地轨需要安装水平，否则门窗使用一 段时间后，可能出现运行停顿、卡阻等异常现象；

. 门窗应调整水平合缝，不得呈 V 字型，否则会由于碰不到行程开关，导致门窗运行 异常；

. 应确保将门窗安装在真实的墙体上，安装于木工板及石膏板上的展示产品，需要单 独的接地线将门窗与保护地连接，否则可能由于接地不良，导致门窗运行异常；

![](/media/202310/20231013133519270782.png)易慧家智能门窗安装规范

. 应确保门窗地接地，否则可能由于接地不良，导致门窗运行异常；

. 行程开关安装应固定牢固，避免长时间碰撞后移位导致运行异常；

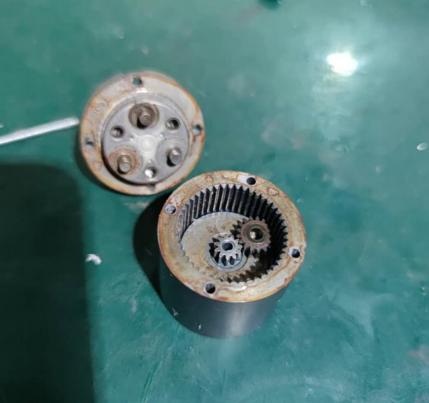

. 外平开窗的把手电机安装时，必须做好防水处理，避免雨水浸入锁电机，否则将造 成把手电机生锈损坏。

![](/media/202310/20231013133519272517.jpeg)

2 、直驱门窗进入安装调试模式，确认行程开关位置安装正确：

1) 按住智能门窗控制器上的“开+停 ”组合键保持 5 秒以上，开和停按键背光灯

持续闪烁，智能门进入安装模式；

![](/media/202310/20231013133519274183.png)

2) 手动将门朝关方向缓慢推动，直到听到“滴 ”声长响立即停止推动；

3) 单扇门若此时门距离完全关闭剩下 3-4mm 表示正常，如果不满足此范围，请

调整行程开关的安装位置后，重新按照步骤 2 检查；

![](/media/202310/20231013133519275882.png)易慧家智能门窗安装规范

4) 双扇门若此时门距离完全关闭剩下 6-8mm 表示正常，如果不满足此范围，请

调整行程开关的安装位置后，重新按照步骤 2 检查；

**四、智能门窗运输规范**

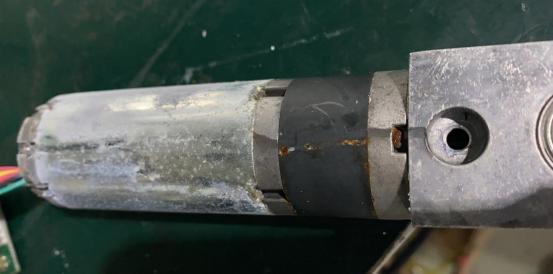

智能推拉门窗驱动器、智能平开主电机、连接线插头不具备防水性，因此智能门窗 运输前，需将门窗电机部分，用防水材料包裹密封，避免因为浸水造成产品损坏，例如：

某厂家运输过程中，下雨导致电机浸水损坏。

![](/media/202310/20231013133519277696.jpeg)

**五、风雨传感器安装要求**

**1 、室外机安装要求**

室外机需安装在室外前面易于安装、维护的位置。

为了确保风雨传感器感应及时有效，请尽量选择迎风且无屋檐遮挡的地方安装，否

则可能位置问题导致风或雨检测不及时或检测不到。

**2 、控制器的安装要求**

参考“智能门窗控制器安装规范”。

## 六、智能网关安装规范
### 1、智能网关接线规范
![](/media/202312/2023-12-12_085951_7303100.5442801182363466.png)

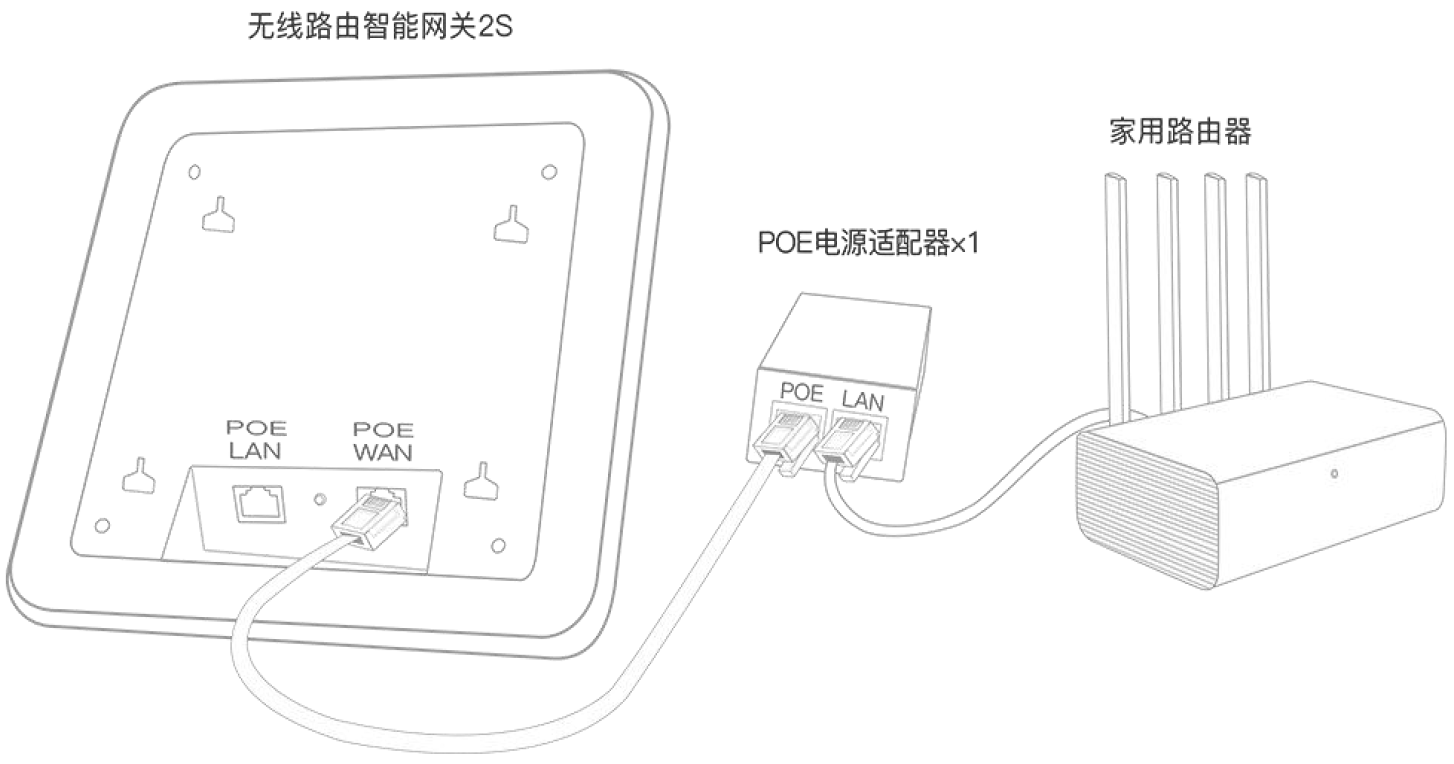

易慧家智能网关接线方式如下图所示（一代圆形智能网关接线方式相同）
### 2、智能网关安装位置注意事项
 智能网关需要安装位置必须离地30 厘米以上，且不能贴在承重墙上；
 智能网关不能安装在弱电箱中（无线网络专用弱电箱除外）；
 智能网关在安装调试完成后必须使用膨胀螺丝或双面胶固定；
 智能网关不能放在有强磁、强电环境下使用（如电磁炉、微波炉）；
### 3、智能网关推荐安装位置
为保证智能网关Wi-Fi 信号能最大程度上覆盖智能设备，推荐安装在家庭客厅电视
柜上、书房书桌上、走廊天花板上。
