EVE推拉4-测试机说明文档

# 1. 上位机与测试机交互说明
* **波特率：38400**
* **通信方式：RS485**
* **下位机按钮提示指令：TEST:Start:End**
* **上位机测试功耗指令：TEST:10004_XIAOMI:End（TEST:10004_EVECCA:End）**
* **上位机功耗测试完毕返回指令：TEST:ON:End**

# 2. 测试机返回测试结果
* **易慧家版本：**
"TEST:10004_EVECCA;Volt_3.3V:0000;Volt_Hal:0000;Volt_Vbat:0000;Volt_24V:00000;Usb:00;Motor:00;Mac:000000000000;Ver:10.1001;Rssi:000;Cur:000000mA;Error:000;End"
* **米家版本：**
"TEST:10004_XIAOMI;Volt_3.3V:0000;Volt_Hal:0000;Volt_Vbat:0000;Volt_24V:00000;Usb:00;Motor:00;Mac:000000000000;Ver:1001.1001;Cur:000000mA;Error:000;End"

| 帧格式 | 帧说明 | 数据长度 |
| --- | --- | --- |
| Volt_3.3V | 芯片3.3V电压 | 4 |
| Volt_Hal | 霍尔3.3V电压 | 4 |
| Volt_Vbat | 电池电压 | 4 |
| Volt_24V | 升压后24V电压 | 5 |
| Usb | USB通信，记录自检结果(0x01->flash通过、0x02->typec插入通过、0x04->NTC通过) | 2 |
| Motor | 电机运行状态(0x01->front通过, 0x02->back通过) | 2 |
| Mac | 蓝牙Mac地址 | 12 |
| Ver | 软件版本号 | 7 |
| Rssi | 蓝牙信号强度 | 3 |
| Cur | 产品低功耗电流值（注意：该值扩大了1000倍的） | 8 |
| Error | 错误代码 | 3 |

# 3. 错误代码说明

| 错误代码 | 说明 | 建议排查方向 |
| --- | --- | --- |
| 000 | 测试通过 | 无 |
| 001 | 3.3V和Hal_3.3V adc错误 | 检查顶针TP24、TP5 |
| 002 | 5V TypeC充电错误 | 检查顶针TP25 |
| 003 | 升压24V错误 | 检查顶针TP1 |
| 004 | 太阳能保护错误 | 检查顶针TP7 |
| 005 | usb通信错误 | 检查顶针TP2、TP6 |
| 006 | flash自检错误 | 产品自检得到的结果（软件问题或者产品自身存在问题） |
| 007 | TypeC插入自检错误 | 产品自检得到的结果（软件问题或者产品自身存在问题） |
| 008 | NTC自检错误 | 产品自检得到的结果（软件问题或者产品自身存在问题） |
| 009 | 获取信息错误 | 产品自检得到的结果（软件问题或者产品自身存在问题） |
| 010 | 电机正转错误 | 检查顶针TP4 |
| 011 | 电机反转错误 | 检查顶针TP3 |
| 012 | 蓝牙rssi错误 | 用手机排查下产品是否真的发出了蓝牙广播 |
| 100 | 功耗错误 | 排查电流表是否通电(电流表是否亮了灯)；采集电流的时间太短 |

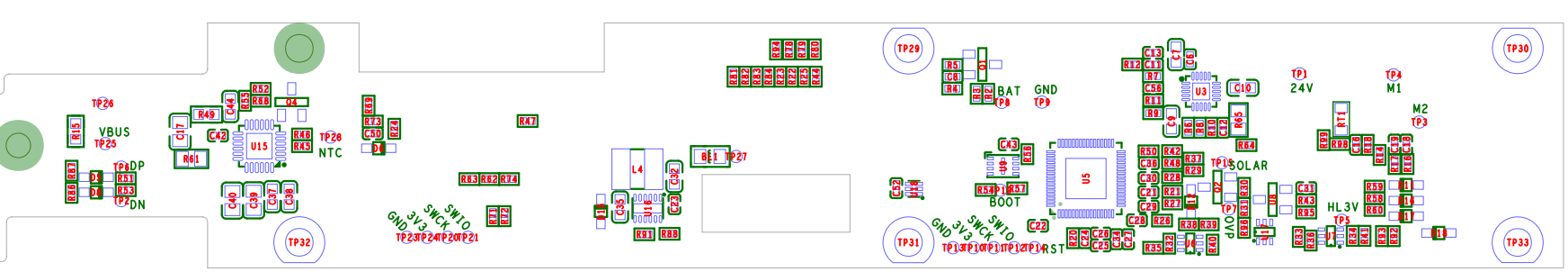

# 4. 顶针板位号图
![](/media/202603/2026-03-28_143906_6944510.012621133655710604.png)
