断桥铝智能锁-2

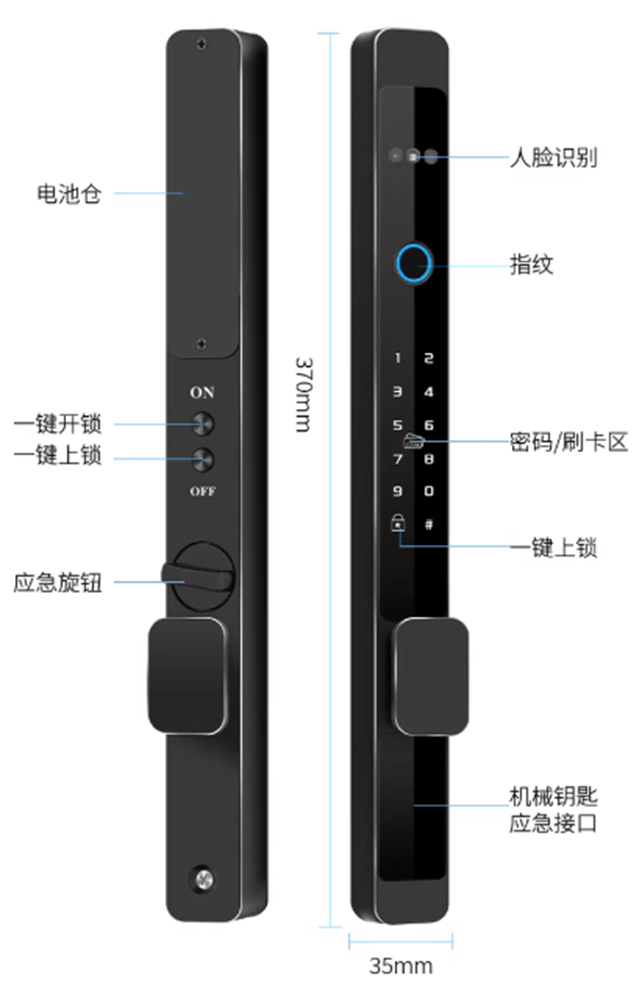

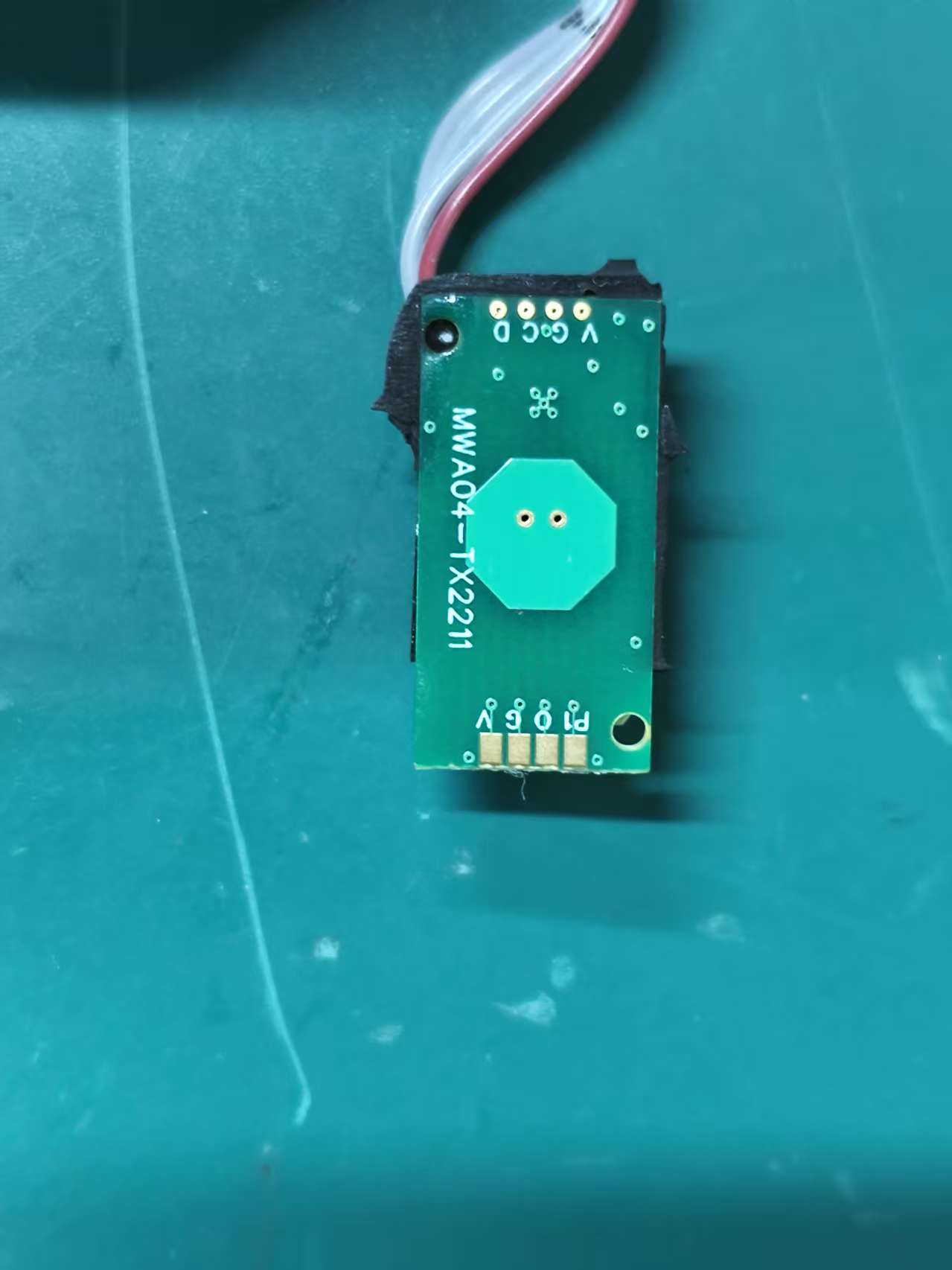

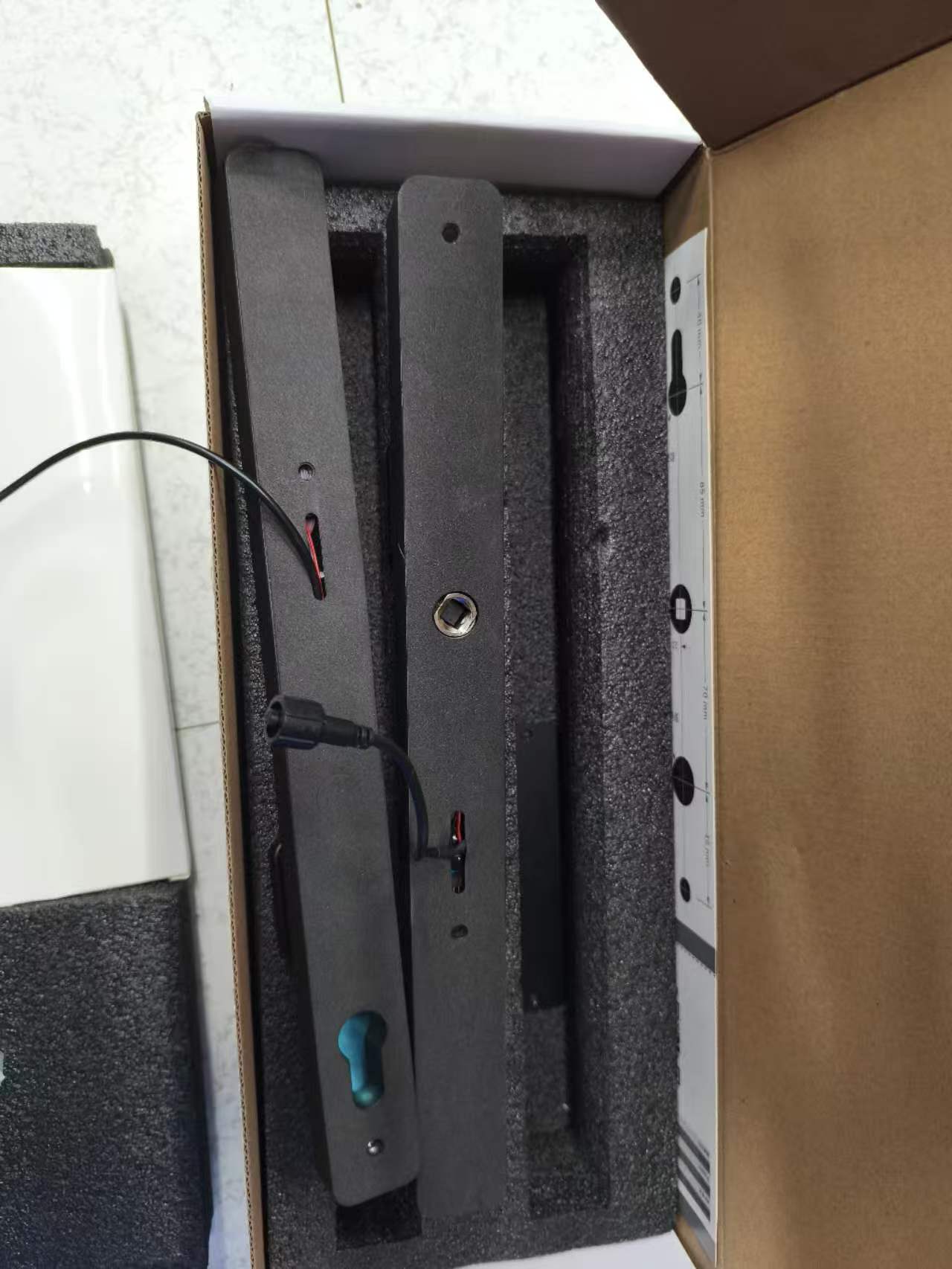

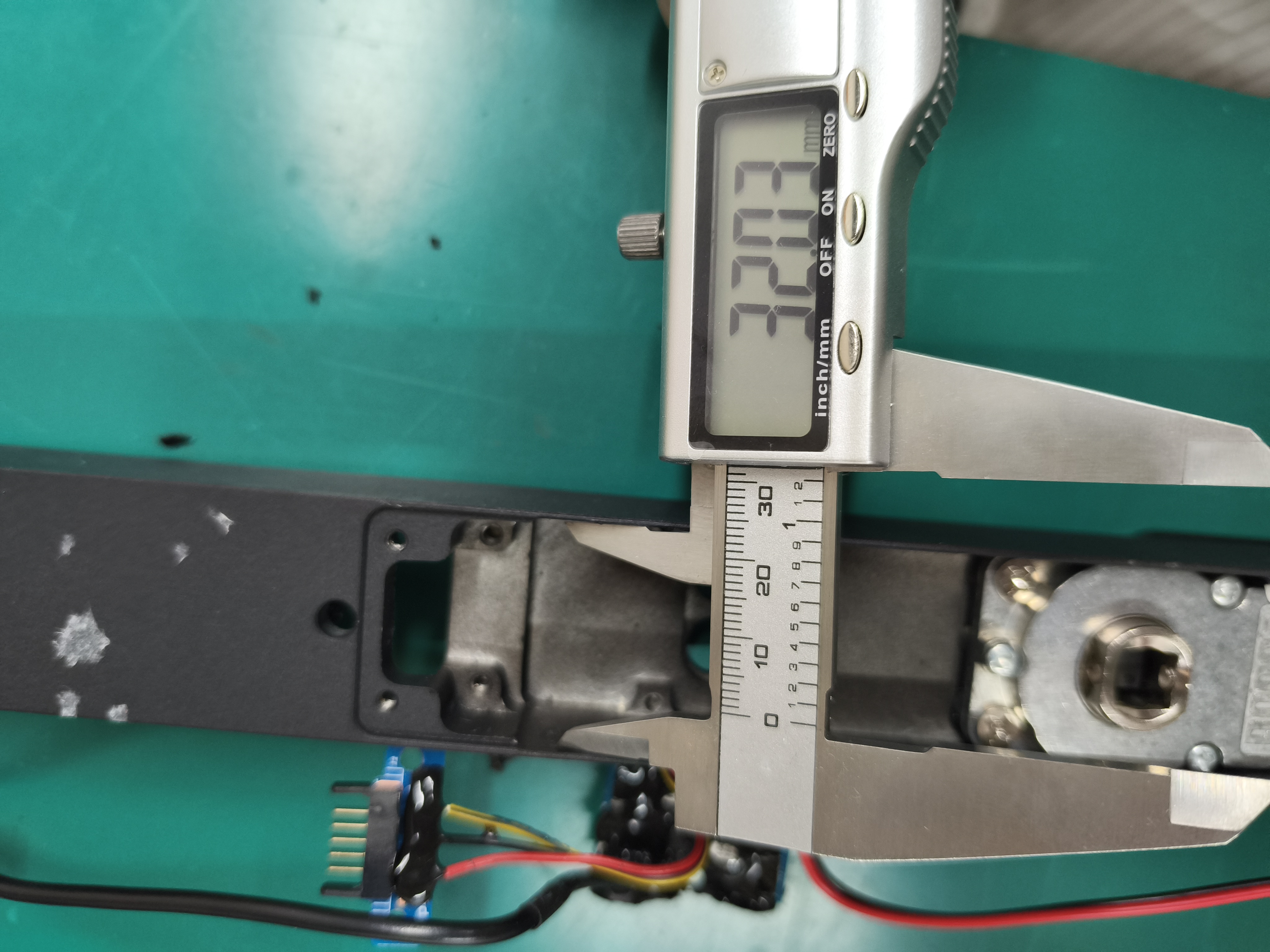

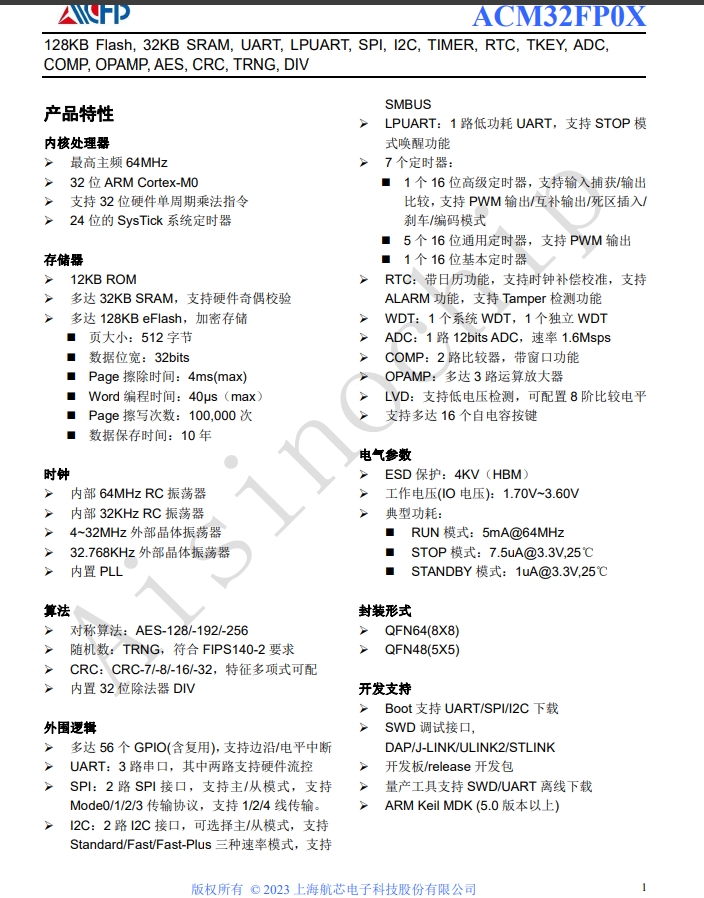

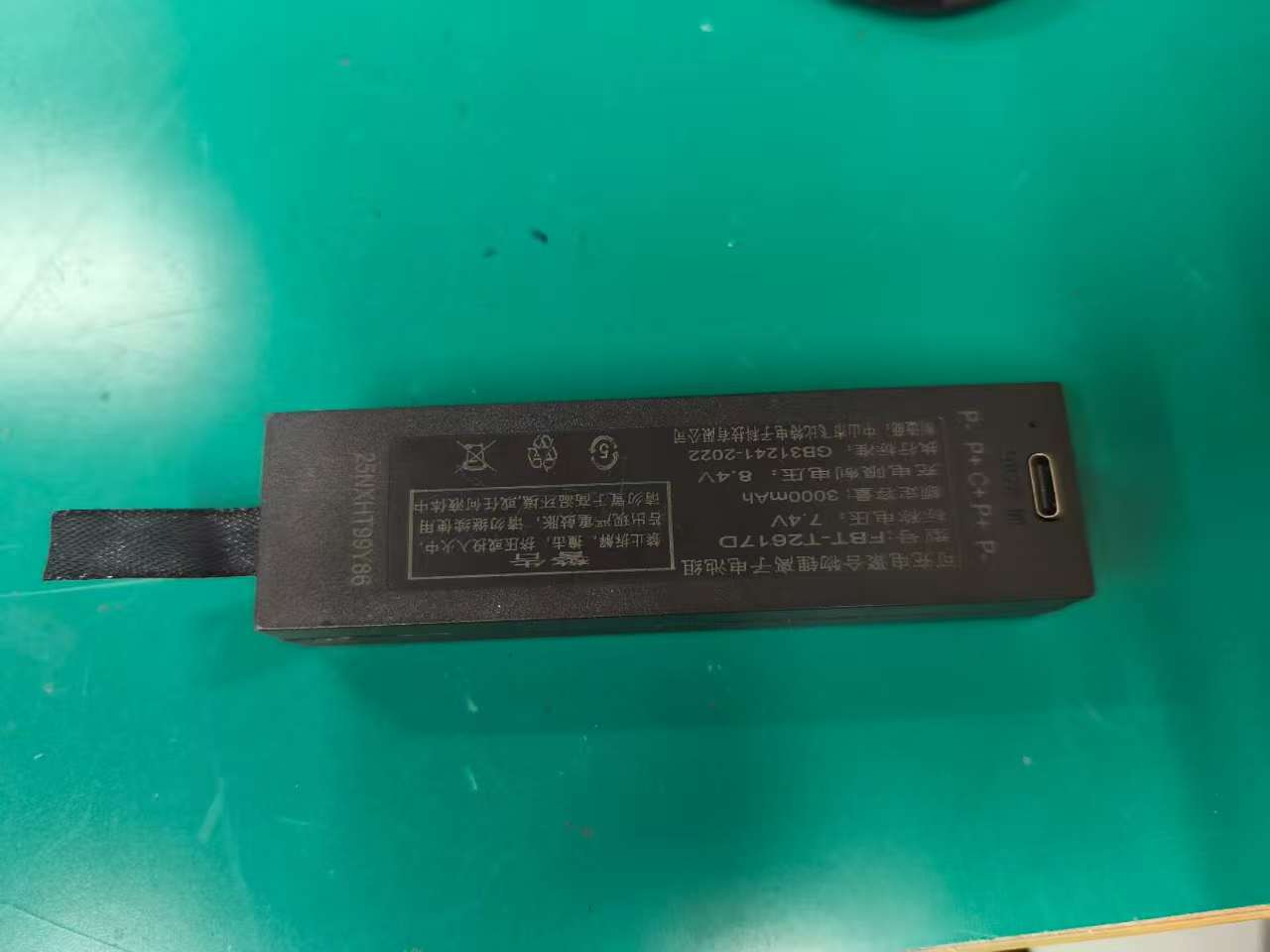

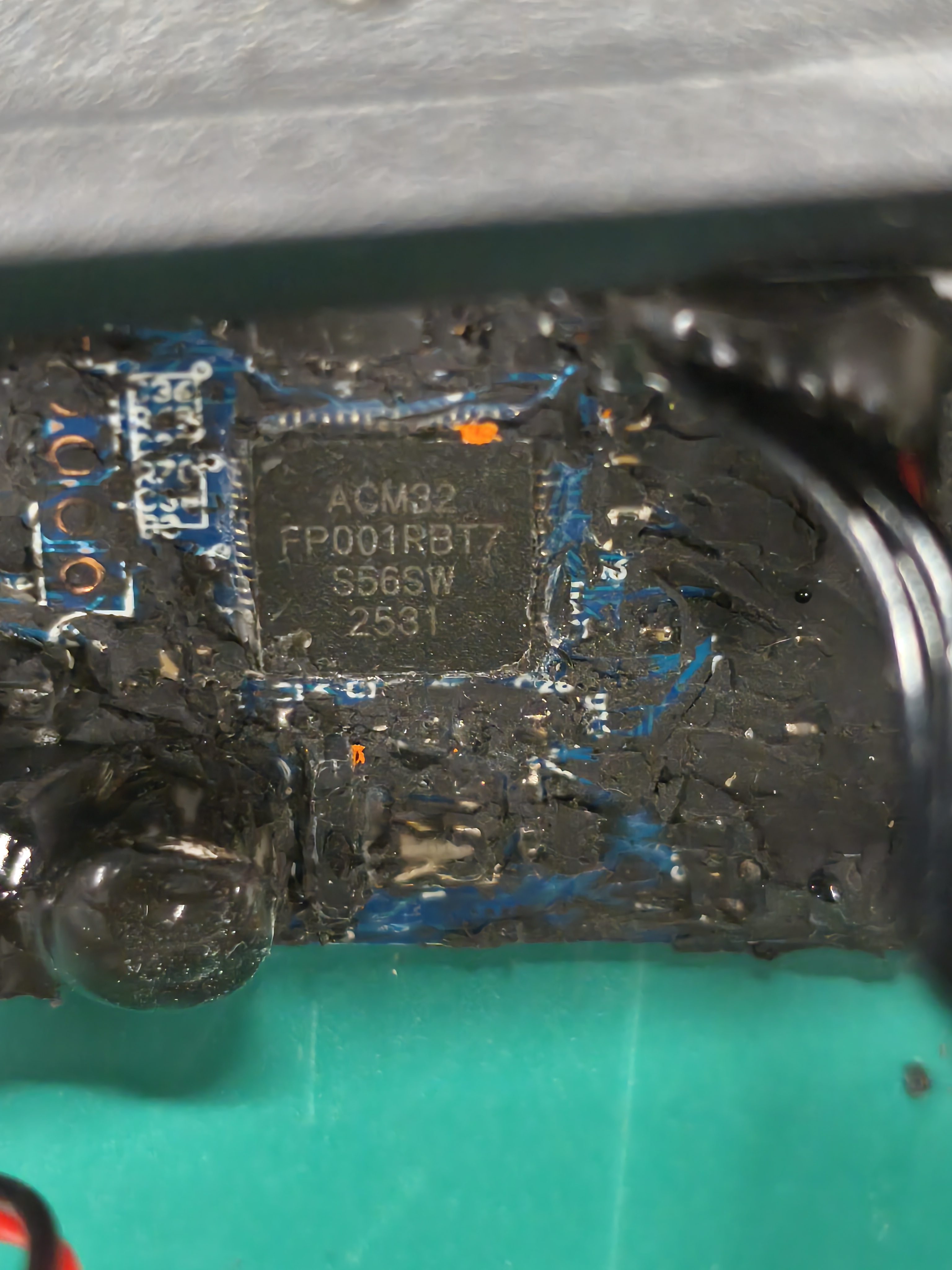

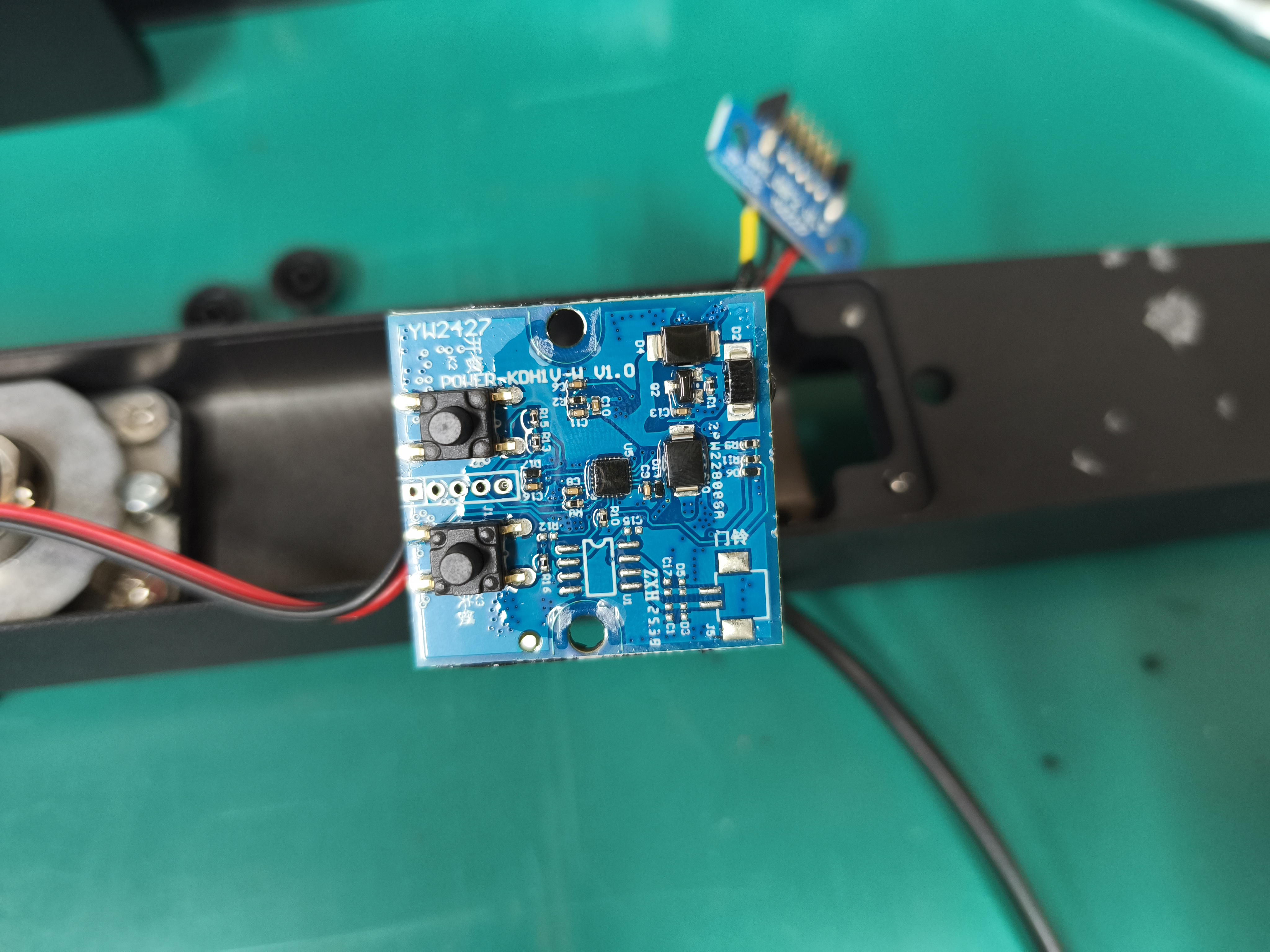

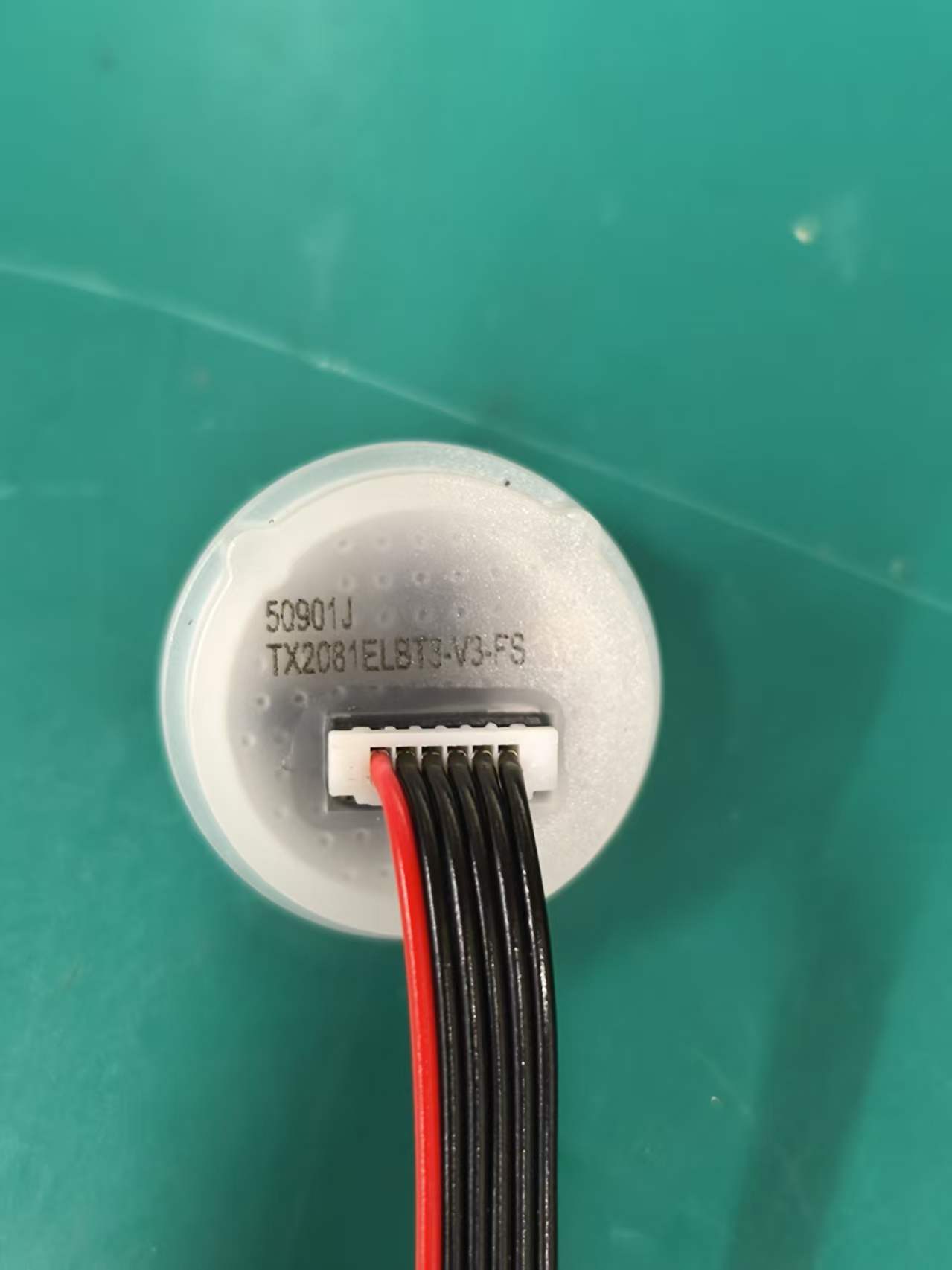

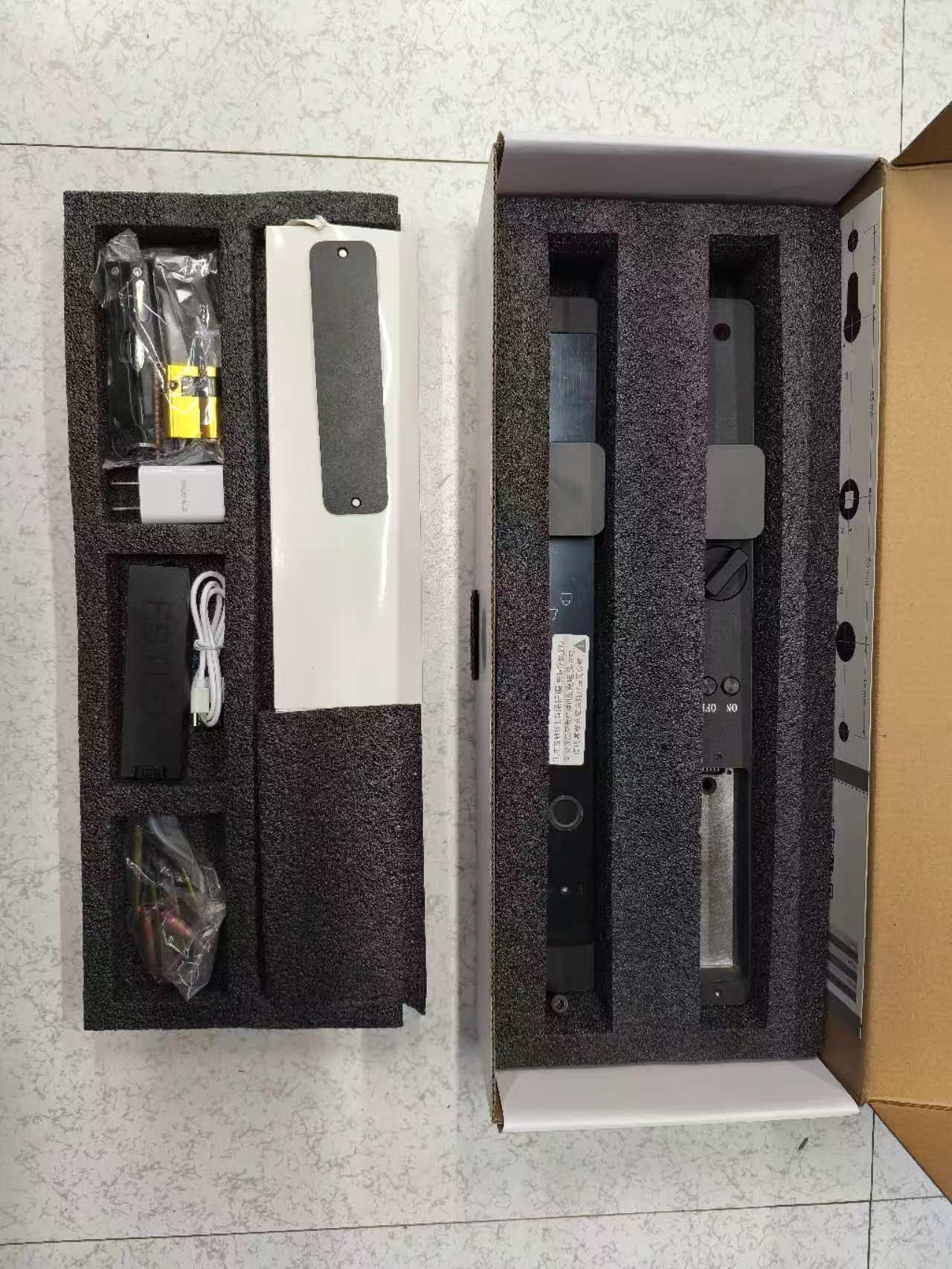

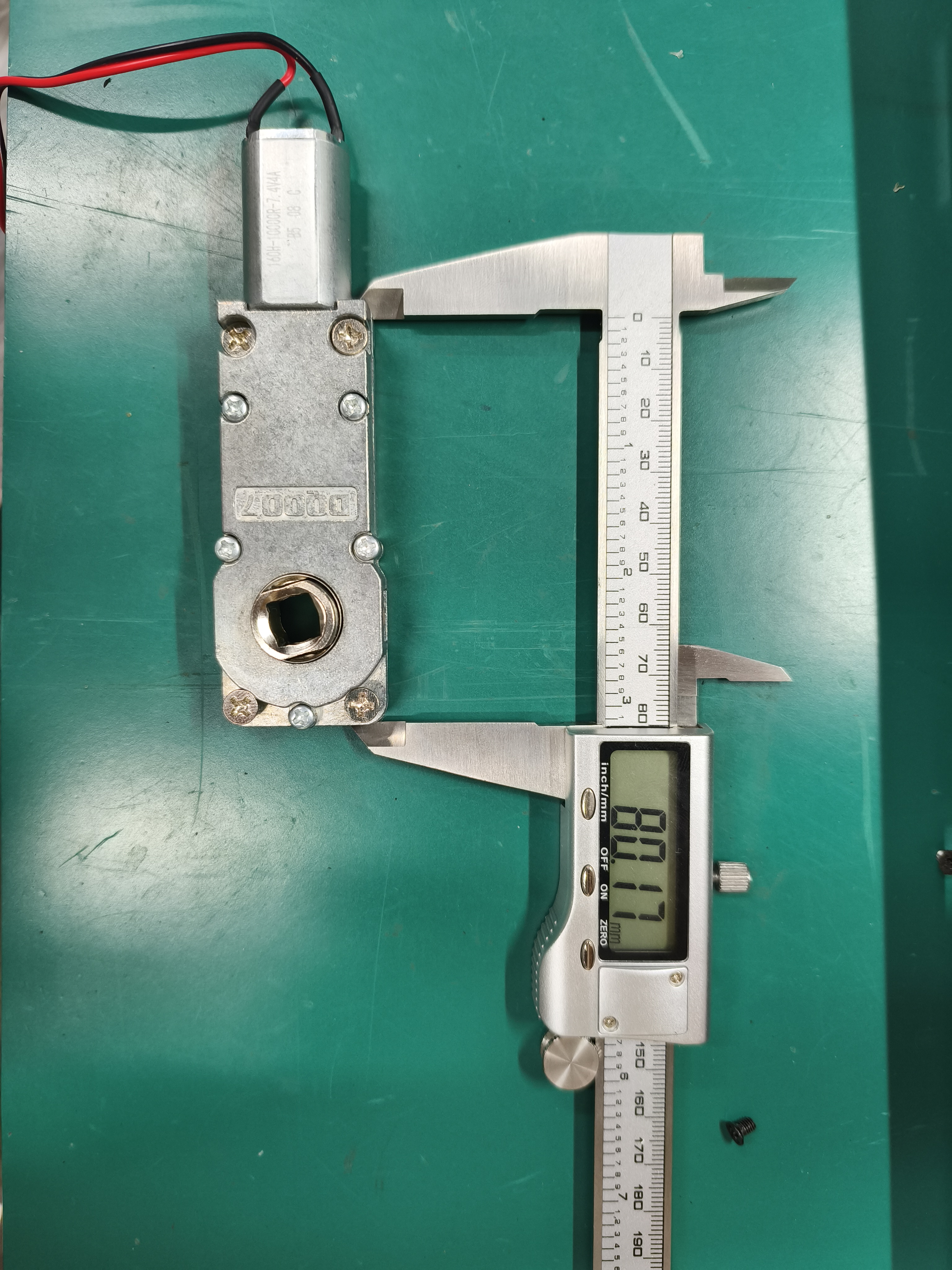

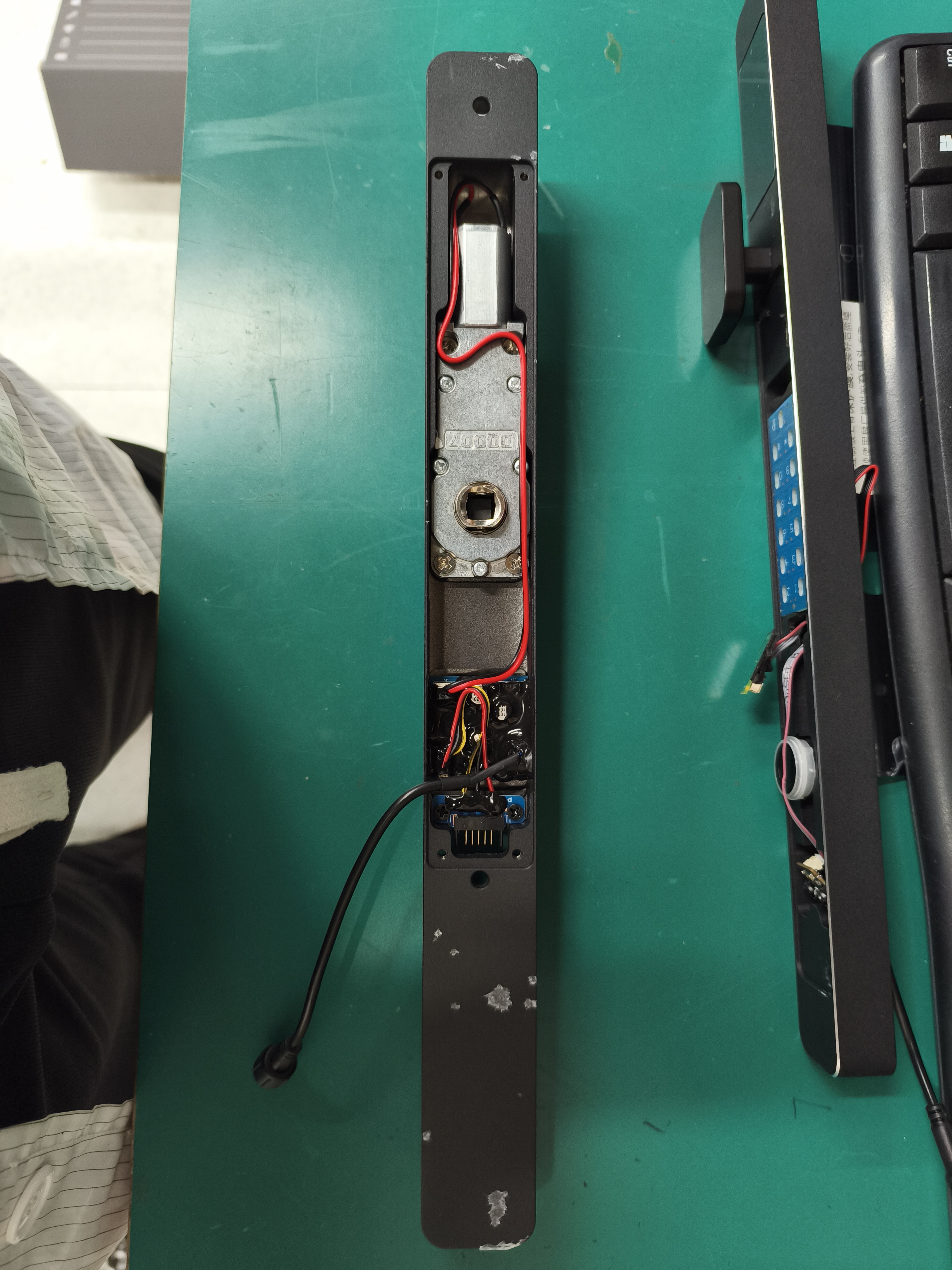

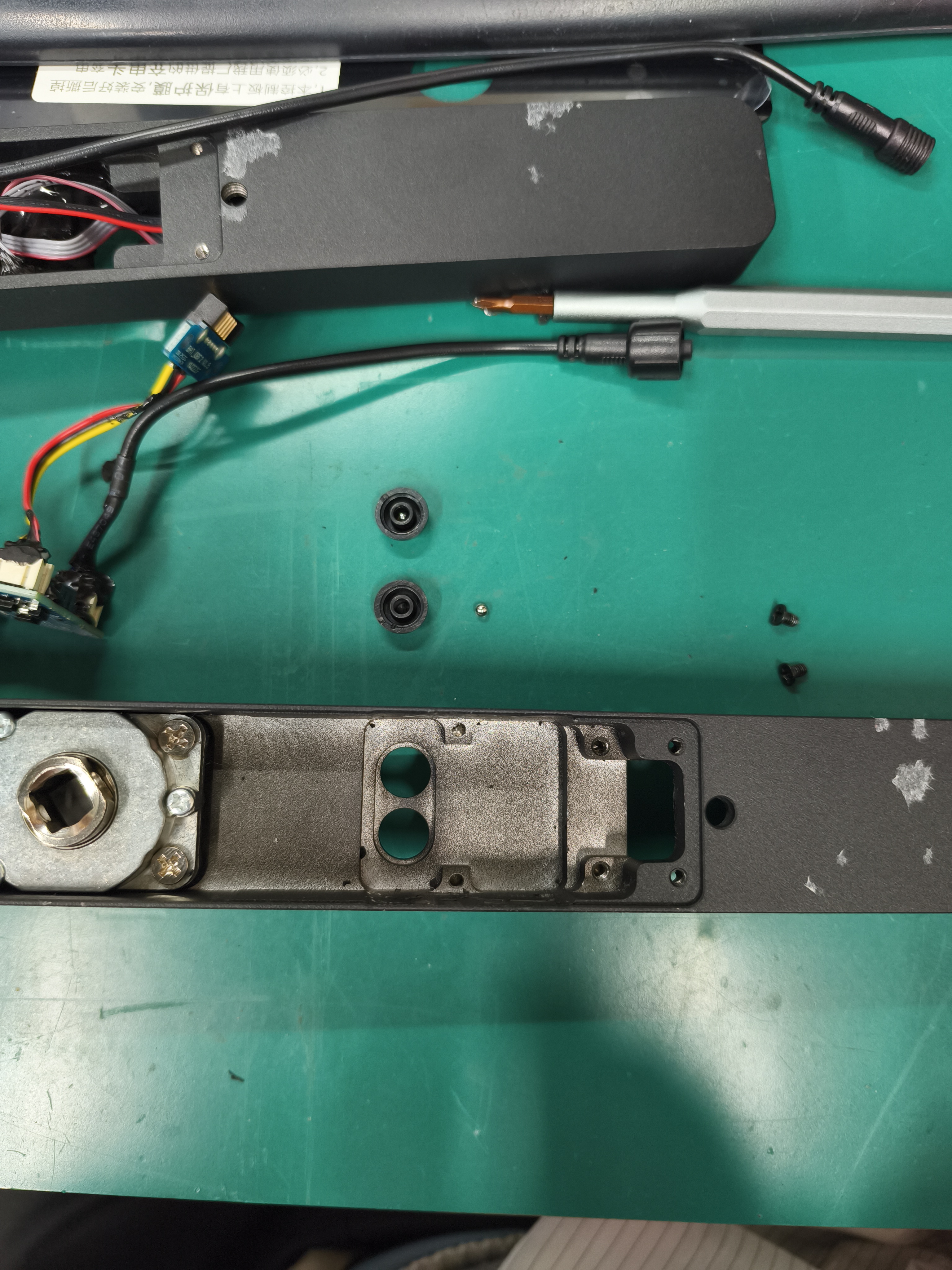

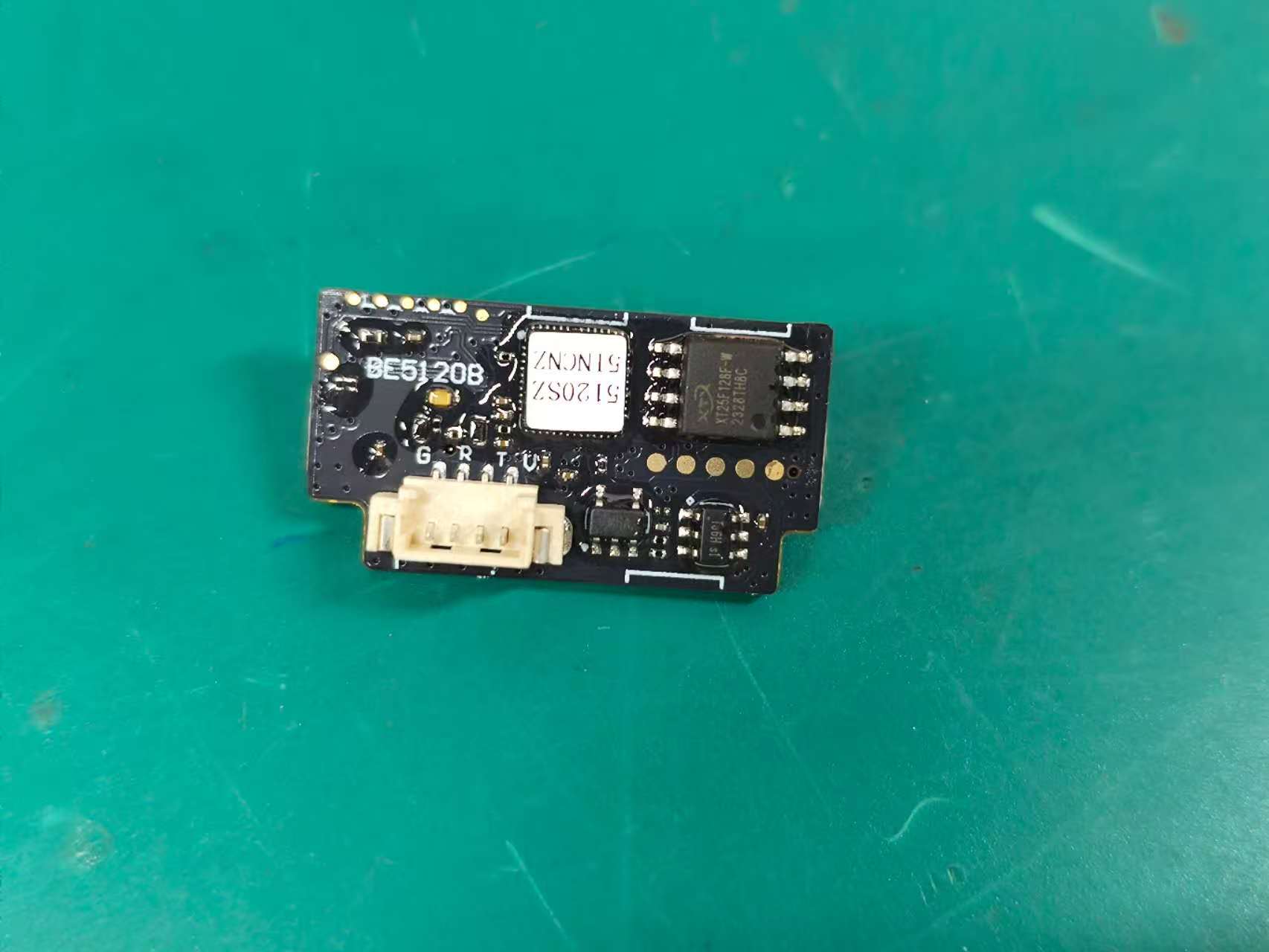

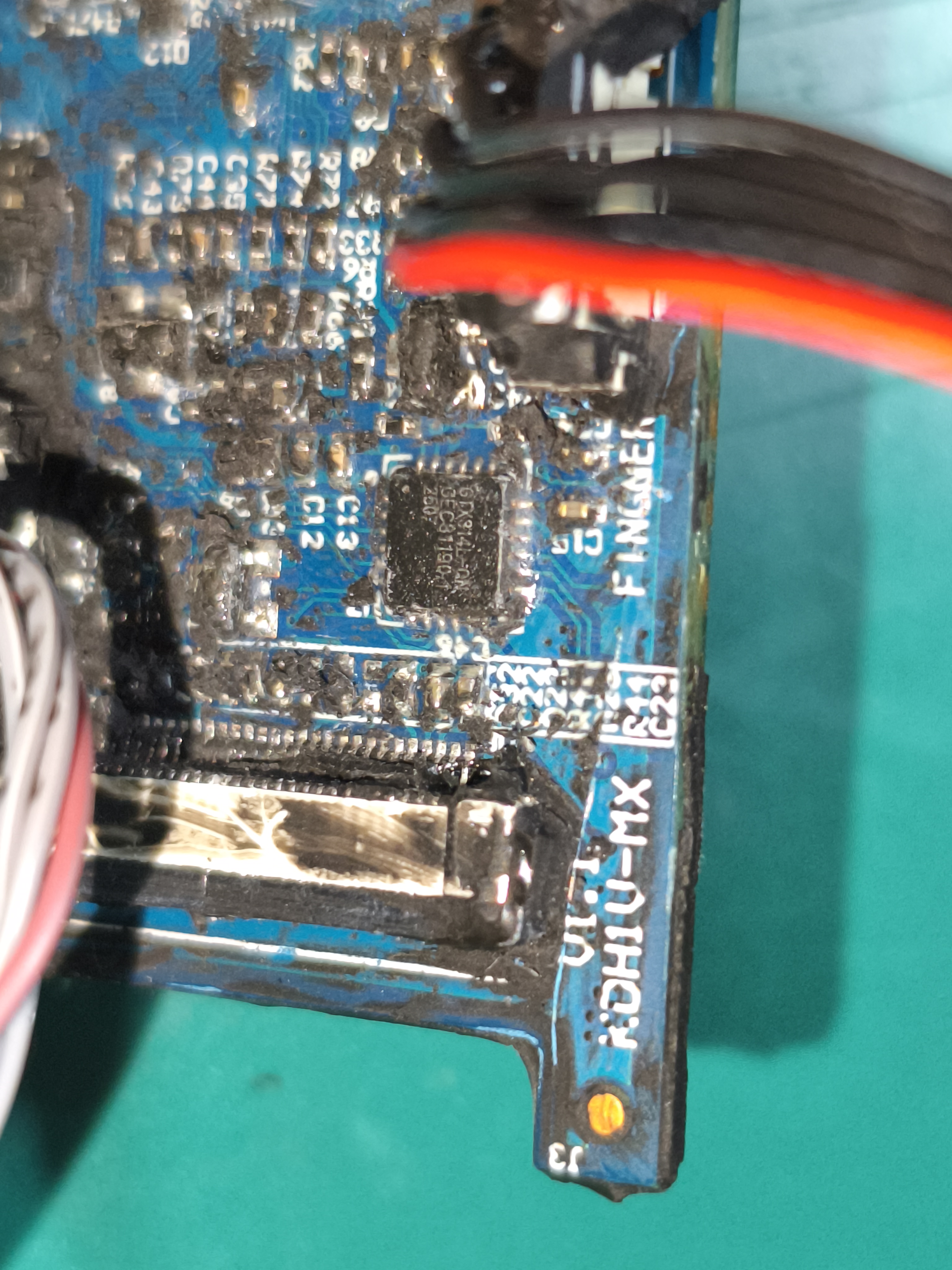

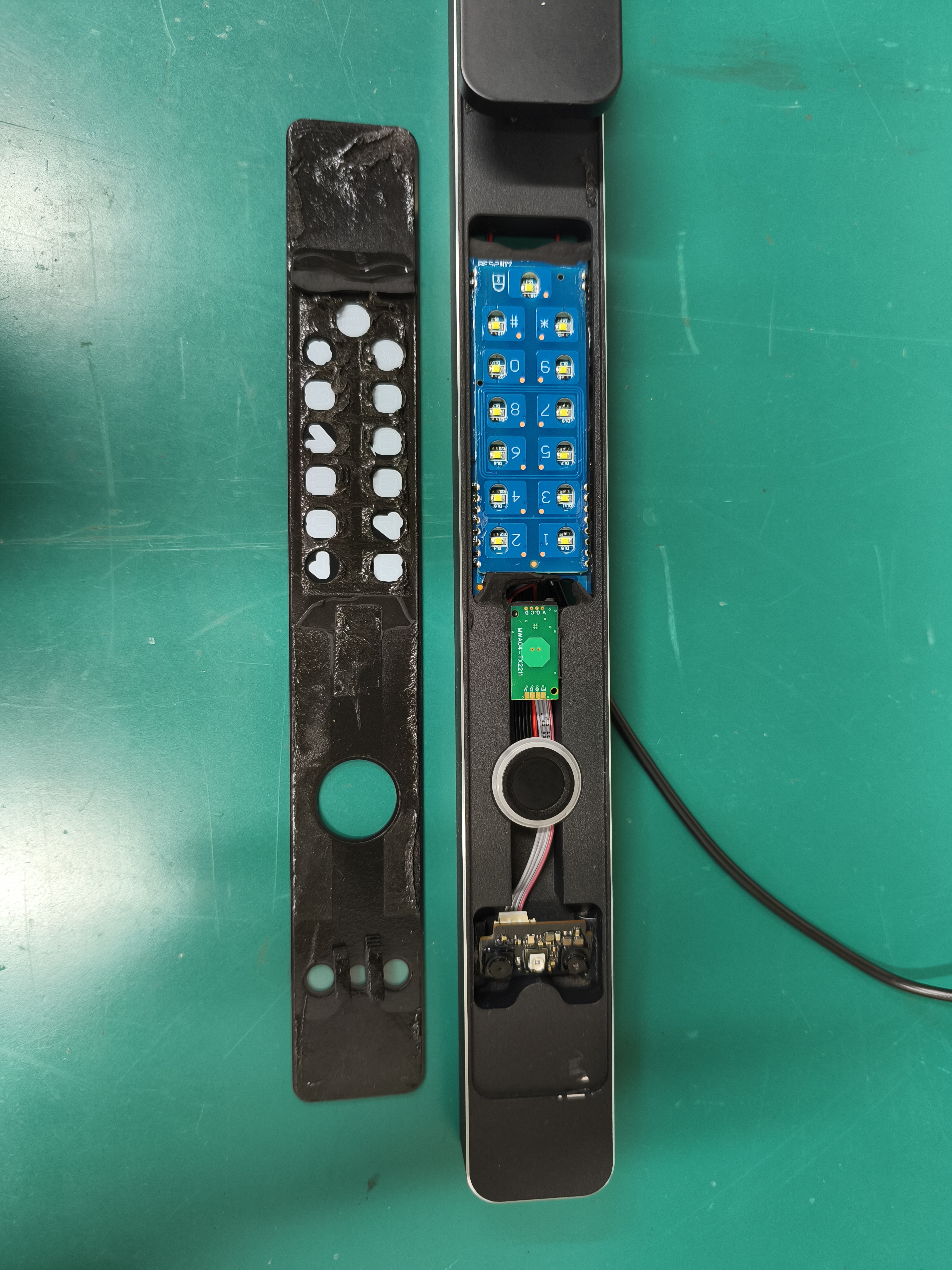

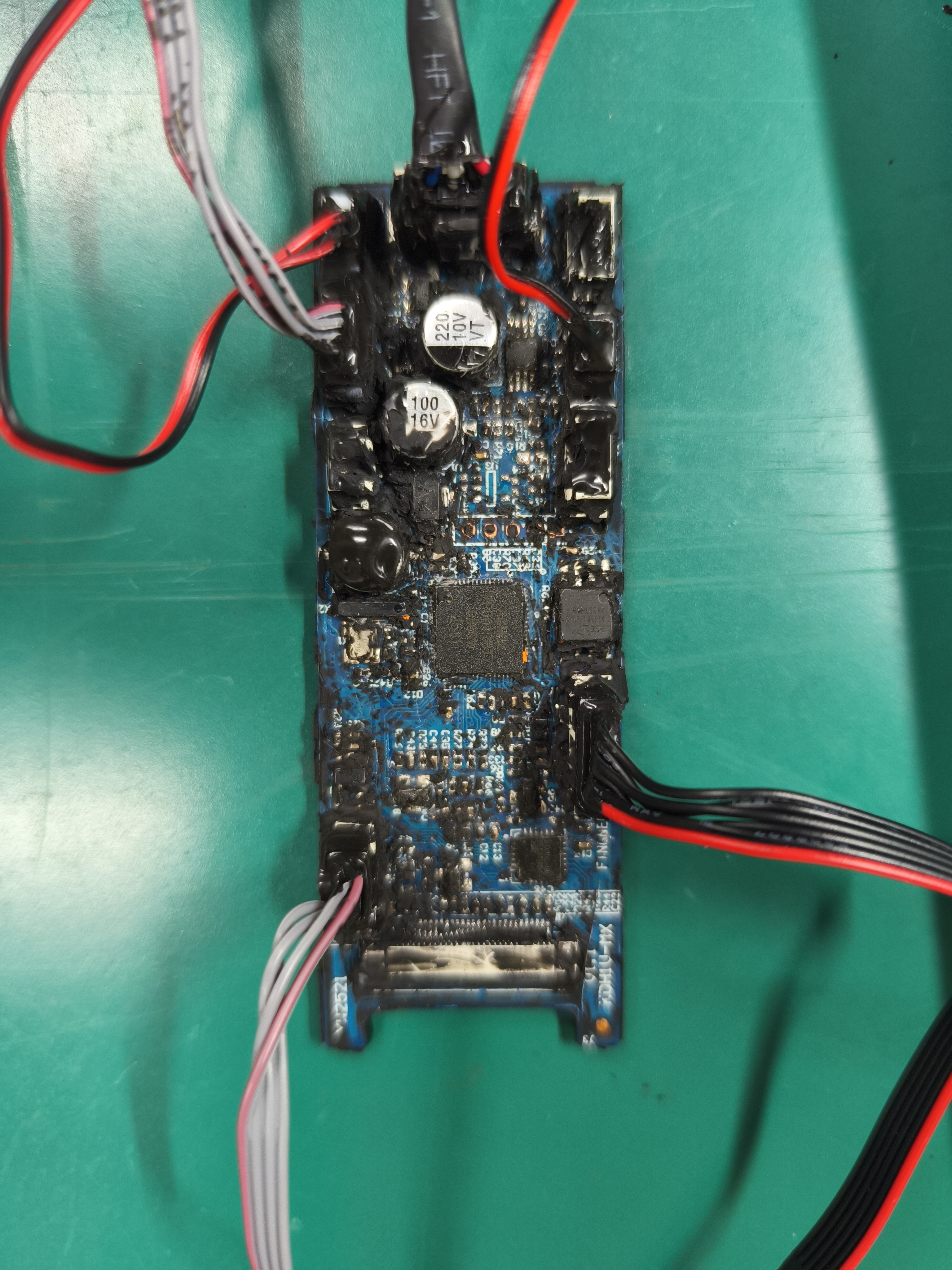

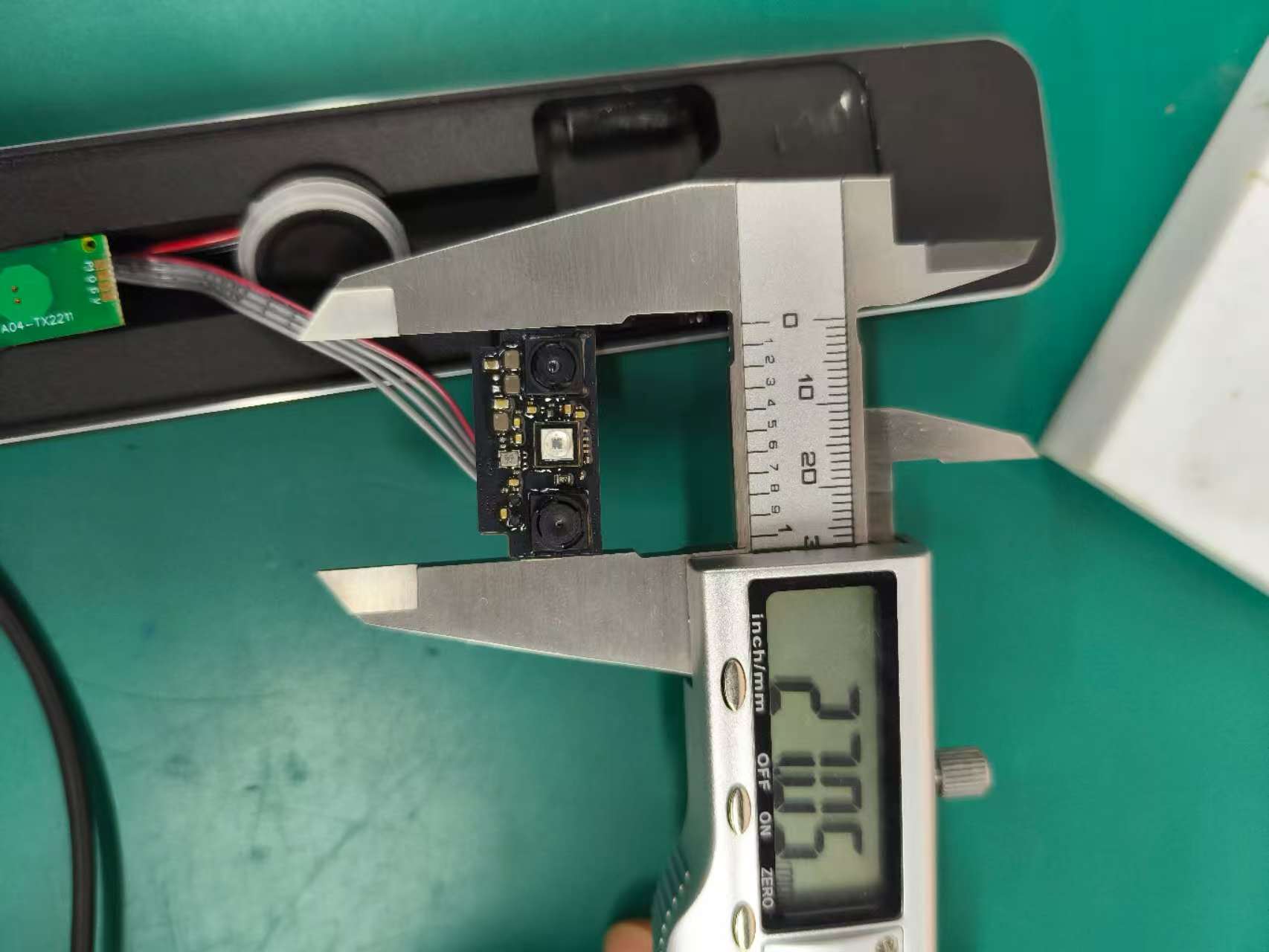

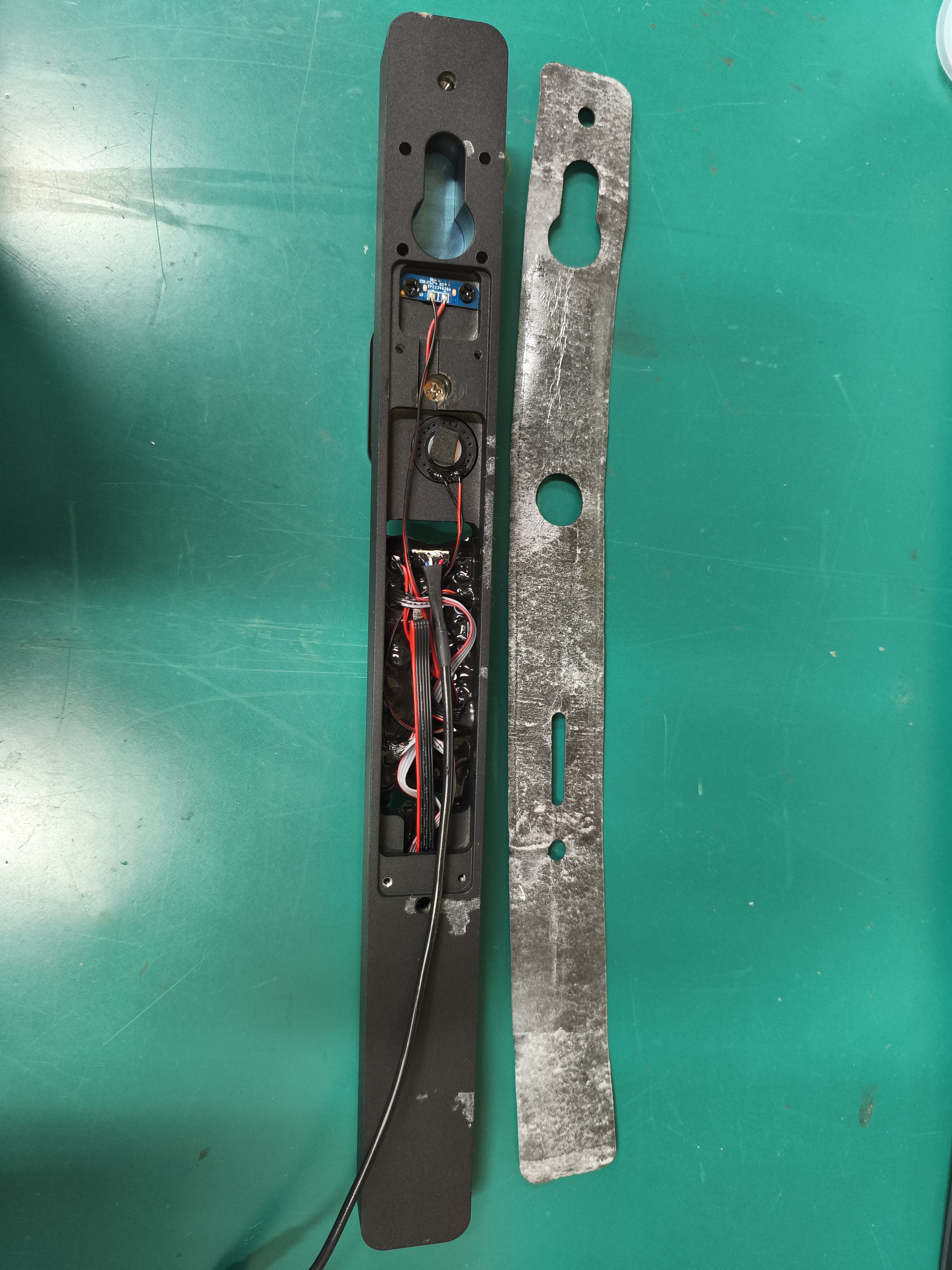

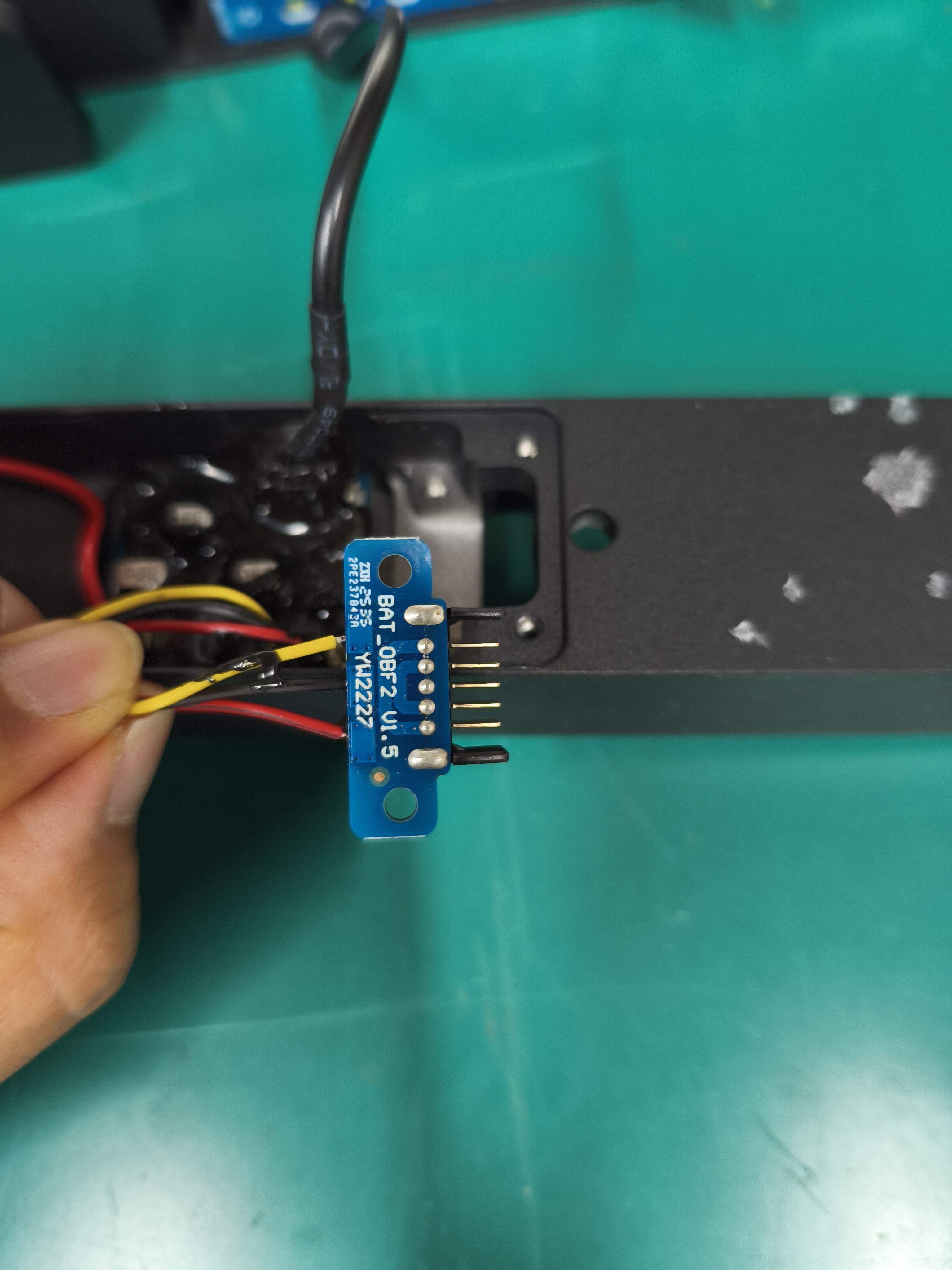

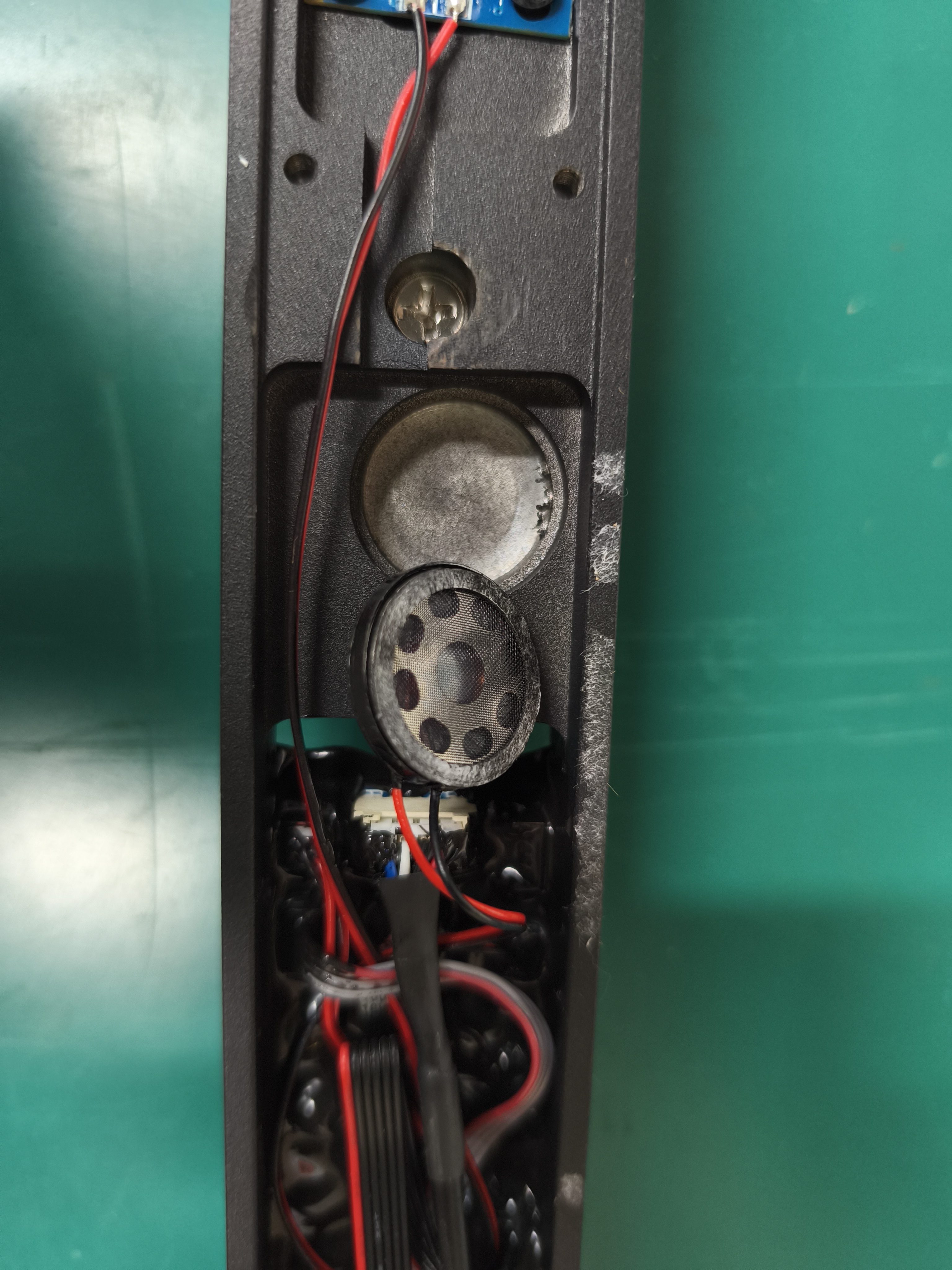

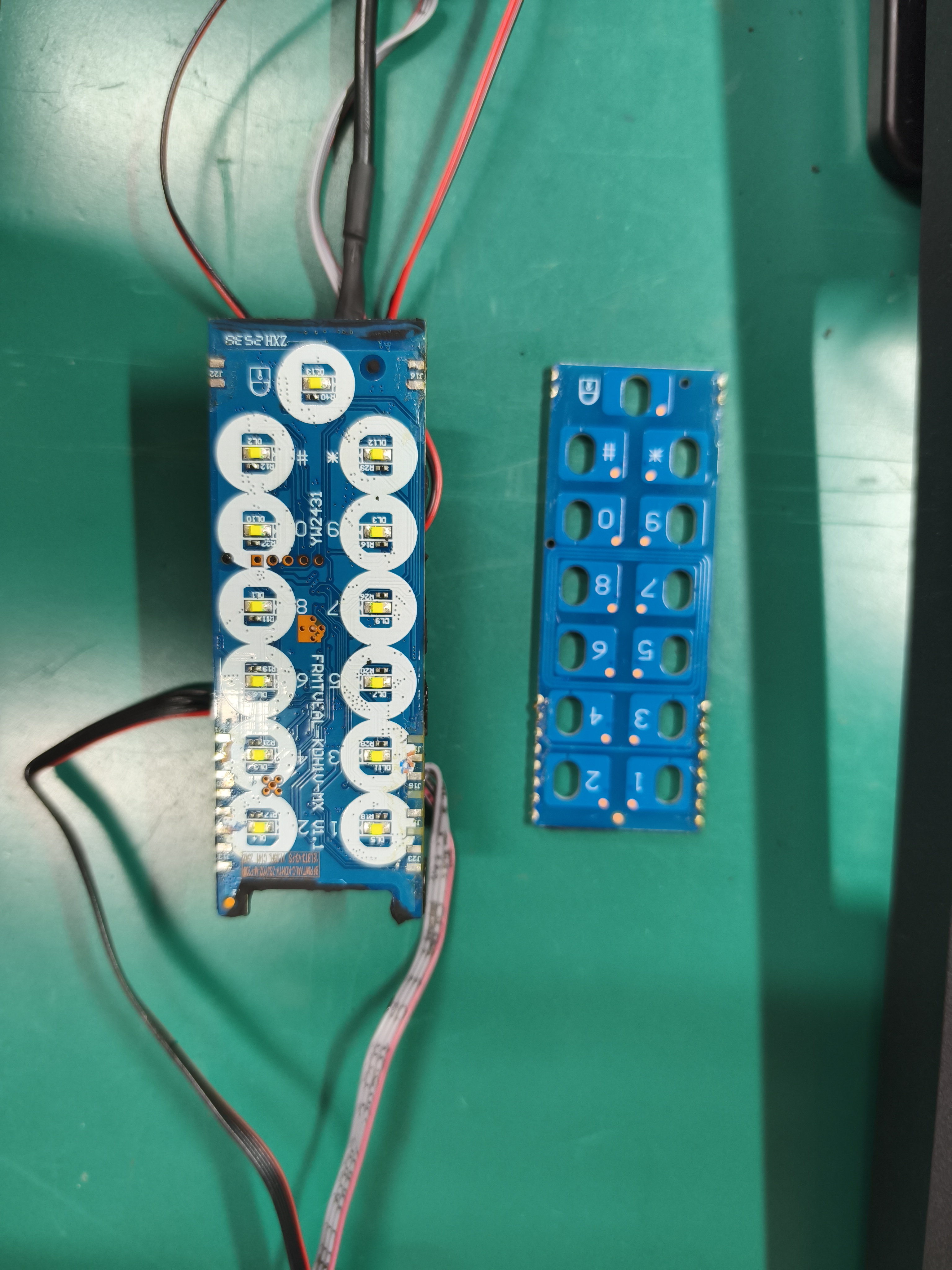

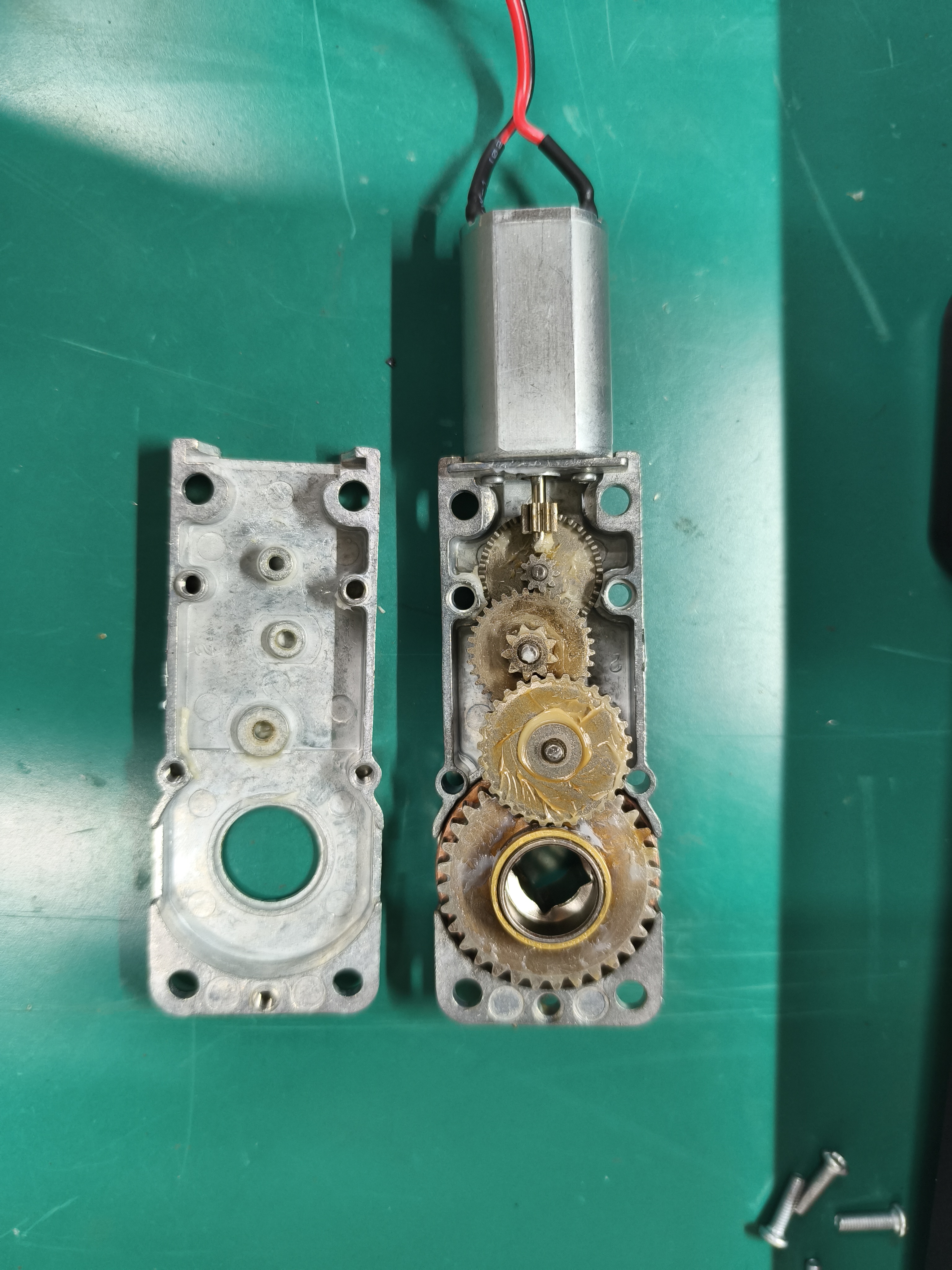

## 品牌未知  ## 拆包装  ## 锁体安装面粘贴泡棉 内外锁体 防水连接头相连 4芯 外径9mm  ## 电池安装于内部锁体 可拆卸 Type-C口充电  ## 取下锁体泡棉 电路板灌胶处理   ## 取下锁体盖板  ## 人脸识别模块 与供应商推荐的FR602S很相似 这个尺寸我们的锁也能直接用   ## 指纹模块  ## 人体检测雷达  ## 喇叭与腔体  ## 外锁体主控板与触摸板焊在一起 安装没有锁螺丝  ## 主控板扣胶  ## 主控芯片型号：ACMACM32FP001RBT7 https://www.aisinochip.com/Uploads/2024/08/22/%BA%BD%D0%BEACM32FP0X_Datasheet_V1.5.pdf   ## FLASH芯片型号：XT25F128F ## 触摸芯片型号：GTX314  ## 电机减速箱安装尺寸宽度32mm  ## 减速箱 电机表面丝印：160H-10000R-7.4V4A  ## 减速箱内部  ## 内锁体轻触按键 外部帽子塞入钢柱   ## 电池座子 5Pin  ## NFC功能正常 但是主板上没发现NFC芯片 NFC功能由主控MCU与一些分立元器件实现 大概的电路连接：信号输出脚为MCU 39脚与40脚 经过一颗电容耦合到NFC线圈（PCB线圈）NFC线圈的另一端接地 线圈输入端并联了3颗匹配电容 连接到一颗二极管（型号BAW56LT1G）的阴极 二极管的两个阳极 经过数颗电阻电容网络之后 连接至MCU的26脚与28脚 该主控芯片手册并未描述集成了NFC的收发功能 当前的实现方式很别致 减少一颗NFC芯片 具备一定的参考价值
