内开4霍尔板半成品检测工装使用说明书

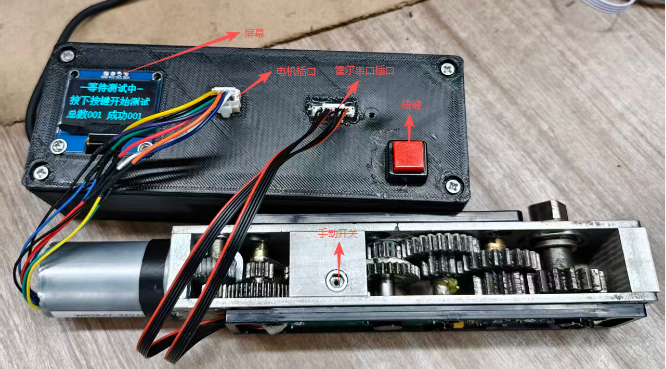

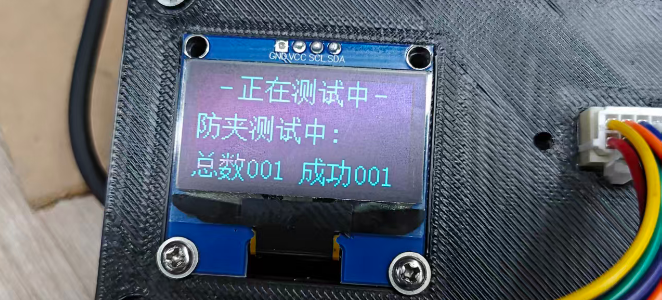

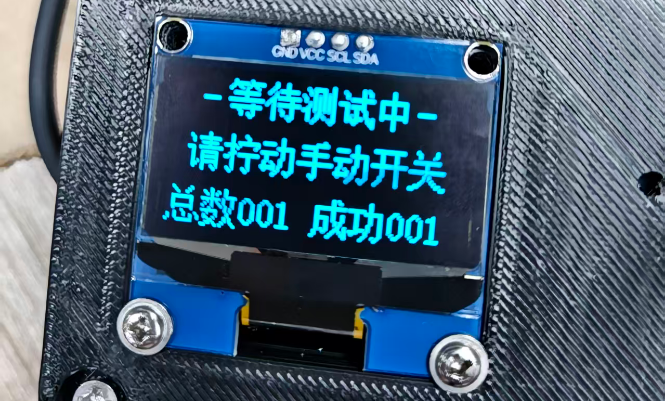

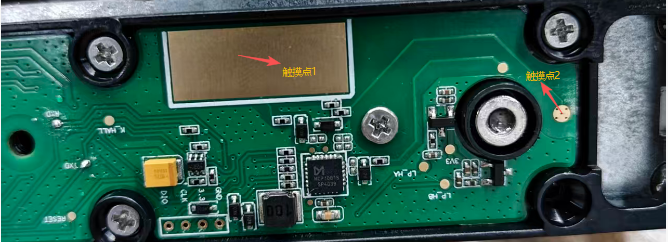

[【附件】霍尔板测试过程.mp4](/media/attachment/2026/02/%E9%9C%8D%E5%B0%94%E6%9D%BF%E6%B5%8B%E8%AF%95%E8%BF%87%E7%A8%8B.mp4) # 注意:测试内开4霍尔板之前,一定要带静电环,穿静电服,避免损坏霍尔板!!! # 一、使用步骤  1.先给工装供12V电源(电源适配器已配好,直接插上即可)。 2.插上电机线、霍尔串口线。 3.按下红色的按钮开始测试(此时屏幕上也会提示:按下按键开始测试)。 4.按下按键后,来回拧动手动开关(此时屏幕上也会提示:请拧动手动开关)。  5.此时等待屏幕上提示:防夹测试中。  6.请在提示的10s内,用同一只手同时触摸两个点,请看下图:  7.防夹测试成功,屏幕会显示:"防夹测试中:通过" 8.最后等待屏幕反馈测试结果即可。 # 注意:测试内开4霍尔板之前,一定要带静电环,穿静电服,避免损坏霍尔板!!!
