E29控制器4H-测试机说明文档

# 1. 上位机与测试机交互说明
* 波特率：38400
* 通讯方式：USART
* 下位机按钮提示指令：TEST:Start:End
* 上位机测试指令：TEST:E29:End
* 上位机功耗测试完毕返回指令：TEST:ON:End

# 2. 串口测试步骤(非APP测试)
串口测试得前提是已经烧入了三元组、MAC地址
1. 发送："TEST:Start:End"(控制器4会亮屏)
2. 发送："TEST:ON:End"(没有现象)
3. 等待控制器4H得屏幕显示日期以后，发送:"factory\r\n"(屏幕会显示进入工厂测试模式得界面)
4. 发送："start\r\n"(开始测试功能项)

# 3. 测试机返回测试结果
"TEST:E29;Volt_3.3V:3325;Volt_Bas:3327;Volt_1.5V:1537;Volt_0.95V:0974;CAP:1490;Ver:1.0.27;BLE_Mac:541122334401;BLE_Rssi:-015;Wifi_Mac:0ccdb40b6f2d;Wifi_Rssi:-065;Cur:151885mA;Error:000;End"

| 帧格式 | 帧说明 | 数据长度 |
| --- | --- | --- |
| Volt_3.3V | 芯片3.3V电压 | 4 |
| Volt_Bas | 底板3.3V电压 | 4 |
| Volt_1.5V | 1.5V电压 | 4 |
| Volt_0.95V | 0.95V电压 | 4 |
| CAP | RTC电容电压值 | 4 |
| Ver | 软件版本 | 6 |
| Bt_Mac | 蓝牙MAC地址 | 12 |
| Bt_Rssi | 蓝牙信号强度 | 4 |
| Wifi_Mac | Wifi MAC地址 | 12 |
| Wifi_Rssi | Wifi信号强度 | 4 |
| Cur | 产品待机电流值 | 8 |
| Error | 错误代码 | 3 |

## 4. 错误代码说明

| 错误代码 | 说明 | 建议排查方向 |
| --- | --- | --- |
| 000 | 测试通过 | 无 |
| 001 | 3.3V电压异常 | 3.3V供电异常，请检测电源芯片（TP9） |
| 002 | 底板3.3V电压异常 | 3.3V供电异常，请检测电源芯片（TP8） |
| 003 | 1.8V电压异常 | 1.8V供电异常，请检测电源芯片（TP10） |
| 004 | 1.5V电压异常 | 1.5V供电异常，请检测电源芯片（TP11） |
| 005 | 0.95V电压异常 | 0.95V供电异常，请检测电源芯片（TP12） |
| 006 | RS485_1异常 | RS485_1通讯异常，请检测RS485_1芯片（TP19、TP20） |
| 007 | RS485_2异常 | RS485_2通讯异常，请检测RS485_2芯片（TP21、TP22） |
| 008 | 按键检测异常 | 请检测是否按键按下，如果确认按下按键，那么产品问题 |
| 009 | 屏幕检测错误 | 产品问题 |
| 010 | RTC通信异常 | 产品问题 |
| 011 | BLE信号异常 | 用手机检测测试机周边是否存在MAC地址为：94:3C:C6:83:70:B6蓝牙广播 |
| 012 | Wifi信号异常 | 确认手机热点已打开（WIFI名：test@version，WIFI密码：1234567!） |
| 013 | RTC CAP电容电压值 | 产品问题 |
| 100 | 电流值检测异常 | 检查测试机是否是24V供电 |

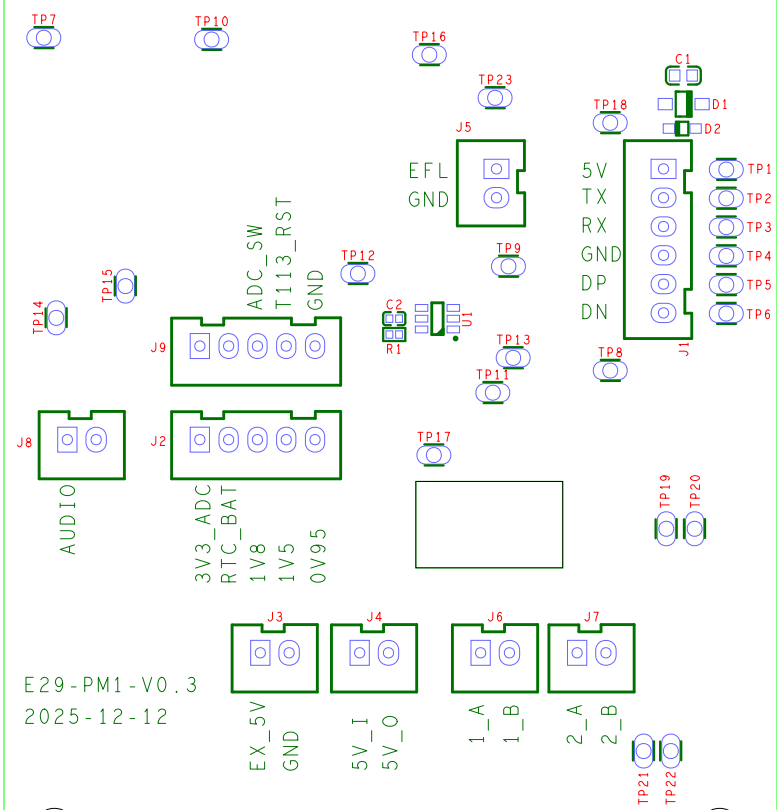

## 5. 顶针板位号图

![](/media/202512/2025-12-25_153817_4038740.014291332324462891.png)
