E4Z内开4Pro霍尔板-测试机说明文档

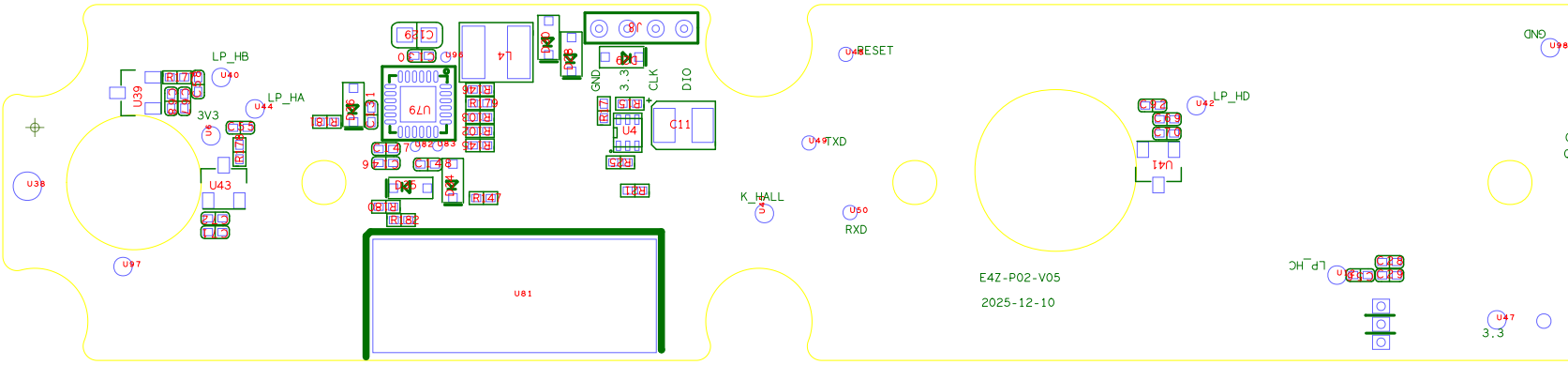

# 1. 上位机与测试机交互说明 * **波特率：38400** * **通信方式：RS485** * **下位机按钮提示指令：TEST:Start:End** * **上位机测试功耗指令：TEST:E4Z:End(TEST:E4Z_NONE:End)** * **上位机功耗测试完毕返回指令：TEST:ON:End** # 2. 测试机返回测试结果 "TEST:E4Z;Volt_3.3V:3125;Hall:1f;Cur:000000uA;Error:003;End" "TEST:E4Z_NONE;Volt_3.3V:3125;Hall:1f;Cur:000000uA;Error:003;End" | 帧格式 | 帧说明 | 数据长度 | | --- | --- | --- | | Volt_3.3V | 芯片3.3V电压 | 4 | | Hall | 四个霍尔状态值 | 2 | | Cur | 产品低功耗电流值（注意：该值扩大了1000倍的） | 8 | | Error | 错误代码 | 3 | # 3. 错误代码说明 | 错误代码 | 说明 | 建议排查方向 | | --- | --- | --- | | 000 | 测试通过 | 无 | | 001 | adc错误 | 检查U47（正常情况该顶针为3.3V）、检查U45（正常情况该顶针为3.3V） | | 002 | 霍尔错误 | 0x01->HALLA、0x02->HALLB、0x04->HALLC、0x10和0x08->HALLD | | 003 | 串口通信错误 | 检查U49、U50 | | 100 | 功耗错误 | 排查电流表是否通电(电流表是否亮了灯)；采集电流的时间太短 | # 4. 顶针板位号图
