内开4Pro电机电流检测工装使用说明书

# 一、使用步骤

![](/media/202512/2025-12-15_132731_7968970.8267790634373812.png)

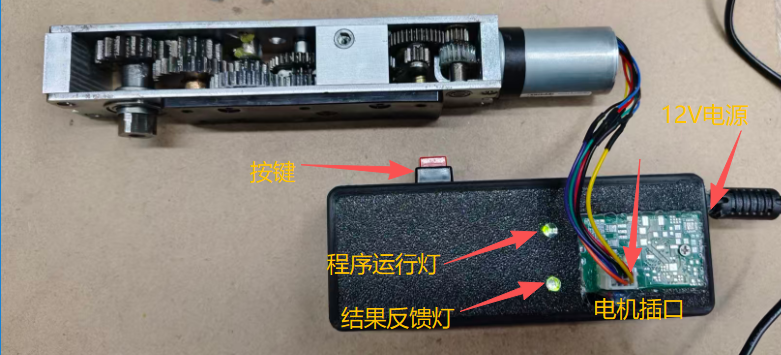

1.检测电机电流前，先按照如上图所示接好线。电源供电口接12V直流电源。
2.接好线并且上电后，蜂鸣器会提示七声（**1-3声为90ms间隔、4-6声为300ms间隔，第7声为800ms间隔**），并且可以看到程序运行灯700ms闪烁一次，代表程序正常运行。
3.用手拧动手动开关一个来回。
4.第一次按下按键，电机正转。5s后，第二次按下按键，电机反转。再5s后第三次按下按键，反馈检测结果。
**说明：之所以中间需要间隔5s按下按键，是因为检测电流需要5s。按下按键以后，可以通过程序运行灯来判断电流是否采集完成，当程序运行灯从700ms闪烁一次，变成100ms闪烁一次时，此时代表电流采集完成，可以再次按下按键了。**
4.通过**结果反馈灯**以及**蜂鸣器**响的次数可以判断测试结果
* **测试通过，结果反馈灯亮绿灯，蜂鸣器不响。**
* **电机正转电流异常，反转电流正常，结果反馈灯亮红灯，蜂鸣器响一声（短响90ms间隔）。**
* **电机反转电流异常，正转电流正常，结果反馈灯亮红灯，蜂鸣器响两声（短响90ms间隔）。**
* **电机反转电流异常，正转电流异常，结果反馈灯亮红灯，蜂鸣器响三声（短响90ms间隔）。**
* **霍尔C测试异常，霍尔D测试正常，霍尔A、B测试正常，结果反馈灯亮红灯，蜂鸣器响一声（长响300ms间隔）。**
* **霍尔D测试异常，霍尔C测试正常，霍尔A、B测试正常，结果反馈灯亮红灯，蜂鸣器响两声（长响300ms间隔）。**
* **霍尔C测试异常，霍尔D测试异常，霍尔A、B测试正常，结果反馈灯亮红灯，蜂鸣器响三声（长响300ms间隔）。**
* **霍尔A、B测试异常，霍尔C测试正常，霍尔D测试正常，结果反馈灯亮红灯，蜂鸣器响一声（长响800ms间隔）。**
* **霍尔A、B测试异常，霍尔D测试正常，霍尔C测试异常，结果反馈灯亮红灯，蜂鸣器响两声（长响300ms间隔一声，长响800ms间隔一声）。**
* **霍尔A、B测试异常，霍尔C测试正常，霍尔D测试异常，结果反馈灯亮红灯，蜂鸣器响三声（长响300ms间隔两声，长响800ms间隔一声）。**
* **霍尔A、B测试异常，霍尔C测试异常，霍尔D测试异常，结果反馈灯亮红灯，蜂鸣器响四声（长响300ms间隔三声，长响800ms间隔一声）。**
