平开4Pro电机电流检测工装使用说明书

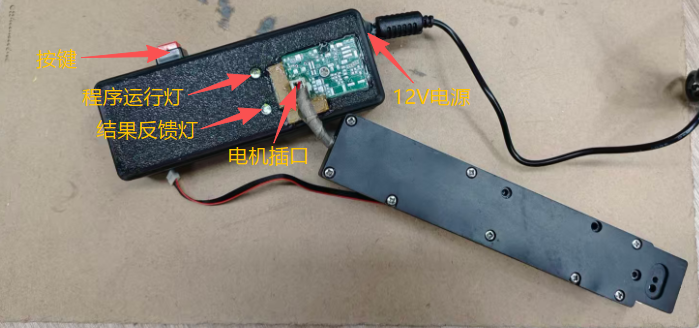

# 一、使用步骤  1.检测电机电流前，先按照如上图所示接好线。电源供电口接12V直流电源。 2.接好线并且上电后，蜂鸣器会响一声，并且可以看到程序运行灯700ms闪烁一次，代表程序正常运行。 3.第一次按下按键，电机正转。3s后，第二次按下按键，电机反转。再3s后第三次按下按键，反馈检测结果。 **说明：之所以中间需要间隔3s按下按键，是因为检测电流需要3s。按下按键以后，可以通过程序运行灯来判断电流是否采集完成，当程序运行灯从700ms闪烁一次，变成100ms闪烁一次时，此时代表电流采集完成，可以再次按下按键了。** 4.通过**结果反馈灯**以及**蜂鸣器**响的次数可以判断测试结果 * **测试通过，结果反馈灯亮绿灯，蜂鸣器不响。** * **电机正转电流异常，反转电流正常，结果反馈灯亮红灯，蜂鸣器响一声。** * **电机反转电流异常，正转电流正常，结果反馈灯亮红灯，蜂鸣器响两声。** * **电机反转电流异常，正转电流异常，结果反馈灯亮红灯，蜂鸣器响三声。**
