E2D控制器3H四通道-测试机说明文档

# 一、上位机与测试机交互说明
波特率：38400
通信方式：TypeC(串口，通常情况下选择最小或者最大的COM口)
下位机1号按钮提示指令：TEST:Start:End
下位机2号按钮：开始等待下载程序
上位机功能项测试指令：TEST:ON:End

**说明：插上TypeC以后，选择最小(或最大)的COM端口，可以按下1号按钮，如果上位机接收到 “TEST:Start:End” ，说明此端口正确。此时上位机向测试机发送 “TEST:ON:End” ，测试机接收到指令后就会开始测试产品。**

# 二、下载程序步骤

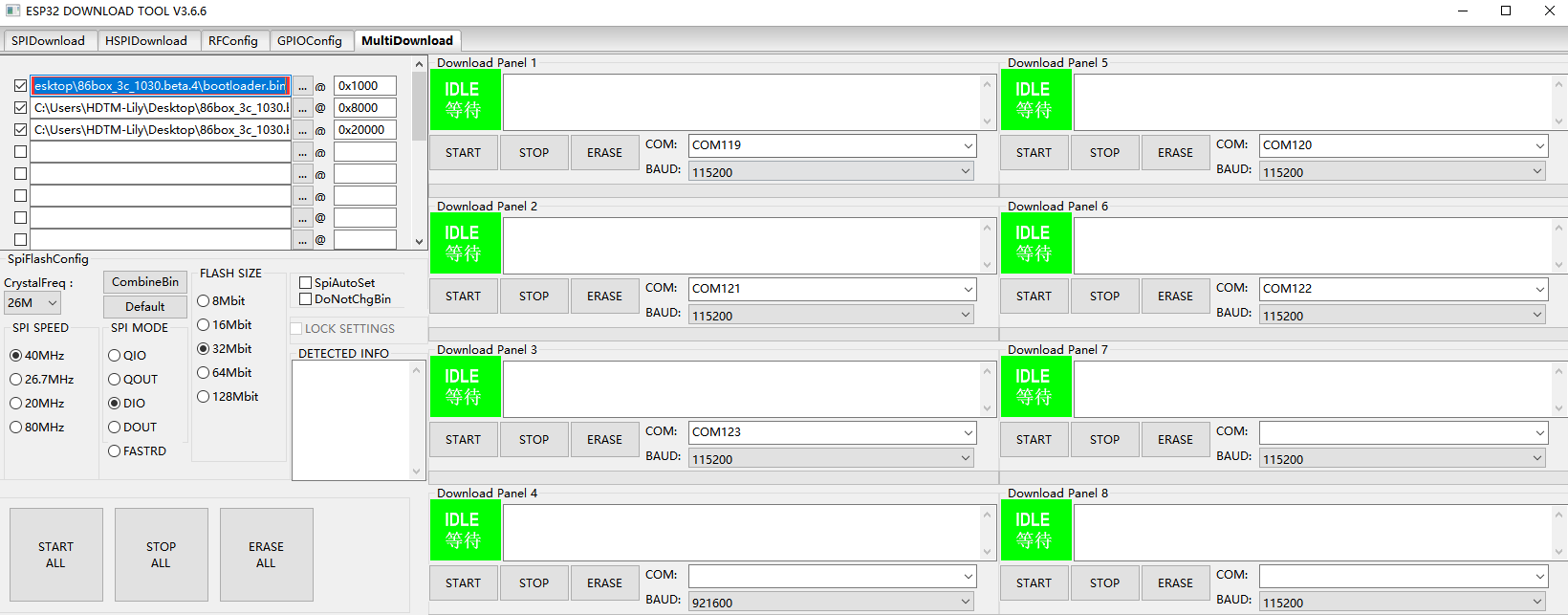

1.打开下载软件(**flash_download_tools_v3.6.7.exe**)，选择**ESP32 DownloadTool -> MultiDownload**，前面四个**Download Panel 1** 到 **Download Panel 4**通道，选择好COM端口以及选择好38400波特率，最后再把三个下载文件加载好。
![](/media/202511/2025-11-27_150141_1650240.166471215438163.png)

2.点击 **擦除所有(ERASE ALL)** ，然后按下测试机的2号按钮，此时测试机的LCD屏幕会显示 **“已经进入下载模式，请点击下载程序..”**，等待上位机下载软件提示芯片擦出成功，最后再点击 **START ALL**，等待上位机下载软件提示程序烧录成功。

# 三、LCD屏幕显示
LCD实时显示LCD的测试过程，记录测试数据，把测试数据显示在屏幕上，方便测试人员观看。
**以下是显示的内容顺序：**
## 1.3.3V电压测试

**3.3V电压测试通过标准：3000mV < 实际测得电压值 < 3500mV**

|  | 电压测试中.. |  |
| --- | --- | --- |
| 1:0000 |  | 2:0000 |
| 3:0000 |  | 4:0000 |
|  | 电压测试完成 |  |

**说明:表中的1-4代表的是通道序号（从左到右，通道1-4），比如说1代表的是第一个通道。1-4后面的数字代表的是电压值,单位为mV。比如"1：3300"代表1号通道测得产品的电压为3.3V**

## 2.待机电流测试

**待机电流测试通过标准：100mA < 实际测得电流值 < 150mA**

|  | 电流测试中.. |  |
| --- | --- | --- |
| 1:0000 |  | 2:0000 |
| 3:0000 |  | 4:0000 |
|  | 电流测试完成 |  |

**说明:表中的1-4代表的是通道序号（从左到右，通道1-4），比如说1代表的是第一个通道。1-4后面的数字代表的是电流值，单位为mA。比如"1：0120"代表1号通道测得产品的待机电流为120mA**

## 3.RS485测试

**RS485测试通过标准：(测试状态)1通过，0->未通过**

|  | RS4851测试中 |  |
| --- | --- | --- |
| 1:00 |  | 2:00 |
| 3:00 |  | 4:00 |
|  | RS4851测试完成 |  |

**说明:表中的1-4代表的是通道序号（从左到右，通道1-4），比如说1代表的是第一个通道。1-4后面的数字代表的是RS485测试状态（1或0，1代表通过，0代表未通过）。比如"1：01"代表1号通道产品的RS485项测试通过**

## 4.信息获取

**信息获取测试通过标准：uid不为000000000000，r不为0000，v不为0000**

|  | 信息获取中.. |  |
| --- | --- | --- |
|  | uid:000000000000 |  |
| r:0000 |  | v:0000 |
|  | index:1 |  |

|  | 信息获取中.. |  |
| --- | --- | --- |
|  | uid:000000000000 |  |
| r:0000 |  | v:0000 |
|  | index:2 |  |

|  | 信息获取中.. |  |
| --- | --- | --- |
|  | uid:000000000000 |  |
| r:0000 |  | v:0000 |
|  | index:3 |  |

|  | 信息获取中.. |  |
| --- | --- | --- |
|  | uid:000000000000 |  |
| r:0000 |  | v:0000 |
|  | index:4 |  |

**说明:表中index显示的是第几号通道（从左到右，通道1-4），uid为WIFI MAC地址，r为WIFI信号强度，v为软件版本。比如"index:4,uid:9C1221B60D52,r:-037,v:1030"代表第四号通道的WIFI MAC地址为9C1221B60D52，WIFI信号强度为-37，软件版本号为1030**

## 5.RGB测试

**RGB测试通过标准：LCD屏幕显示PASS**

| RGB1测试中.. |
| --- |
| b1b2b3b4b5b6b7b8 |
| g1g2g3g4g5g6g7g8 |
| r1r2r3r4r5r6r7r8 |

| RGB2测试中.. |
| --- |
| b1b2b3b4b5b6b7b8 |
| g1g2g3g4g5g6g7g8 |
| r1r2r3r4r5r6r7r8 |

| RGB3测试中.. |
| --- |
| b1b2b3b4b5b6b7b8 |
| g1g2g3g4g5g6g7g8 |
| r1r2r3r4r5r6r7r8 |

| RGB4测试中.. |
| --- |
| b1b2b3b4b5b6b7b8 |
| g1g2g3g4g5g6g7g8 |
| r1r2r3r4r5r6r7r8 |

**说明:表中RGB1-RGB4显示的是第几号通道（从左到右，通道1-4），如果是RGB测试通过，那么RGB1-RGB4下面会显示出PASS，如果是RGB测试未通过，LCD界面会显示出错误的RGB灯序号，以及颜色种类。b代表蓝色，g代表绿色，r代表红色，比如“RGB1下显示b1g3r4”代表通道1测试的产品，1号RBG灯的蓝色灯光，3号RGB灯的绿色灯光，4号RGB灯的红色灯光测试失败。再比如"RGB3下显示b1g1r1"代表通道3测试的产品，1号RBG灯的蓝色、绿色、红色灯光都测试失败。并且RGB测试失败以后，会让LCD屏幕停留3s，方便测试人员观看。RGB灯的排序为：从上到下1-9。**

## 6.LED测试

**LED测试通过标准：背光灯4个光敏传感器的值全都大于1000mV**

|  | LED1测试中 |  |
| --- | --- | --- |
| 1:0000 |  | 2:0000 |
| 3:0000 |  | 4:0000 |

|  | LED2测试中 |  |
| --- | --- | --- |
| 1:0000 |  | 2:0000 |
| 3:0000 |  | 4:0000 |

|  | LED3测试中 |  |
| --- | --- | --- |
| 1:0000 |  | 2:0000 |
| 3:0000 |  | 4:0000 |

|  | LED4测试中 |  |
| --- | --- | --- |
| 1:0000 |  | 2:0000 |
| 3:0000 |  | 4:0000 |

**说明:表中LED1-LED4显示的是第几号通道（从左到右，通道1-4），表中1-4代表的是背光灯四颗光敏传感器的索引号，1-4后的数字代表的是光敏传感器采集的ADC模拟量值。比如"LED1下显示1:2562,2:3100,3:1620,4:2262"代表测得通道1下的产品的1号光敏传感器的值为2562，2号光敏传感器的值为3100，3号光敏传感器的值为1620，4号光敏传感器的值为2262。**

## 7.测试完成

**产品测试通过标准：000**

|  | 测试完成 |  |
| --- | --- | --- |
| M1:000 |  | M2:000 |
| M3:000 |  | M4:000 |

**说明：M1-M4代表通道1-4（从左到右，通道1-4），M1-M4后面的数字为测试结果**

# 四、测试机返回测试结果
"TEST:E2D_3H;Module1;Uid:9C1221B60D52;Ver:1030;Volt_3.3V:3329;Cur:121mA;Rssi:-026;Error:015;Module2;Uid:000000000000;Ver:0000;Volt_3.3V:0002;Cur:000mA;Rssi:0000;Error:001;Module3;Uid:000000000000;Ver:0000;Volt_3.3V:0003;Cur:000mA;Rssi:0000;Error:001;Module4;Uid:9C1221B60D2C;Ver:1030;Volt_3.3V:3314;Cur:118mA;Rssi:-026;Error:015;End"

| 帧格式 | 帧说明 | 数据长度 |
| --- | --- | --- |
| Module1 | 通道序号 | 7 |
| Uid | WIFI MAC地址 | 12 |
| Ver | 软件版本号 | 4 |
| Volt_3.3V | 3.3V电压 | 4 |
| Cur | 电流值 | 5 |
| Rssi | WIFI 信号强度 | 4 |
| Error | 错误代码 | 3 |

# 五、错误代码说明

| 错误代码 | 说明 | 建议排查方向 |
| --- | --- | --- |
| 000 | 测试通过 | 无 |
| 001 | 3.3V电压采集错误 | 金手指插槽是否有松动 |
| 002 | 电流采集错误 | (如果全部都出问题)产品问题 |
| 003 | rs485_1通讯错误 | 金手指插槽是否有松动 |
| 004 | 获取信息错误 | 金手指插槽是否有松动 |
| 005 | 射频错误 | 检查手机热点账号：test@版本号，密码：1234567! |
| 006 | 背光灯错误 | 金手指插槽是否有松动 |
| 007 | RBG1错误 | (LCD显示屏显示的内容)测试人员肉眼看是否有RGB灯有问题 |
| 008 | RBG2错误 |  (LCD显示屏显示的内容)测试人员肉眼看是否有RGB灯有问题 |
| 009 | RBG3错误 |  (LCD显示屏显示的内容)测试人员肉眼看是否有RGB灯有问题 |
| 010 | RBG4错误 |  (LCD显示屏显示的内容)测试人员肉眼看是否有RGB灯有问题 |
| 011 | RBG5错误 |  (LCD显示屏显示的内容)测试人员肉眼看是否有RGB灯有问题 |
| 012 | RBG6错误 |  (LCD显示屏显示的内容)测试人员肉眼看是否有RGB灯有问题 |
| 013 | RBG7错误 |  (LCD显示屏显示的内容)测试人员肉眼看是否有RGB灯有问题 |
| 014 | RBG8错误 |  (LCD显示屏显示的内容)测试人员肉眼看是否有RGB灯有问题 |
| 015 | RBG9错误 |  (LCD显示屏显示的内容)测试人员肉眼看是否有RGB灯有问题 |
